Многодиапазонная антенна. Б.Авельцев

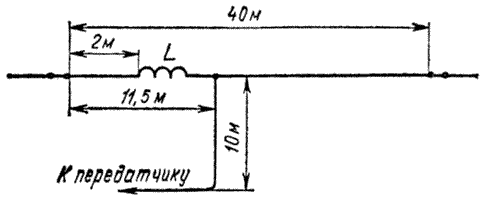

Для работы на всех любительских КВ диапазонах можно применить вариант антенны DL7AB.

Полотно антенны выполнено из медной проволоки диаметром 2,5 мм, фидер - из медной проволоки диаметром 1 мм. Антенна питается однопроводным фидером.

Катушка L содержит 5 витков медной трубки диаметром 5 мм. Длина и диаметр намотки - 60 мм.

Антенна подвешена между двумя зданиями на высоте 15 м от земли. Настройка антенны заключается в определении точки подключения фидера.
