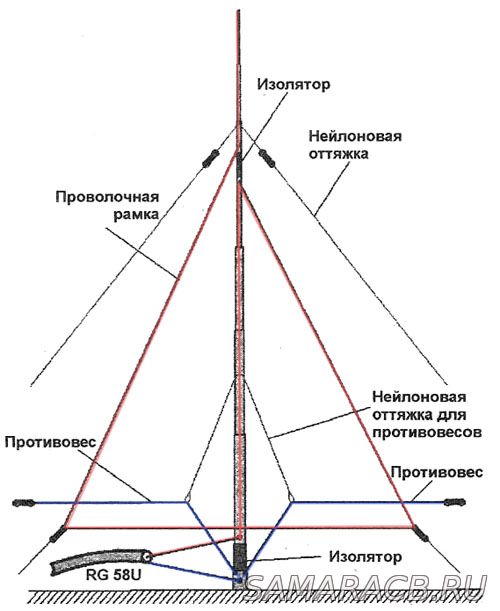

SP7GXP сконструировал интересную укороченную вертикальную антенну на диапазон 80 м совместив вертикал и дельту. Конструкция состоит из вертикального штыревого излучателя, установленного на опорном изоляторе и в верхней части разделенного вторым изолятором. К излучателю подключена дельтообразная рамка, а ниже опорного изолятора в качестве противовеса располагается полуволновой диполь.

Размеры перечисленных элементов конструкции антенны составляют:

• длина излучателя от опорного изолятора до верхнего изолятора — 8 м;
• длина излучателя, установленного на верхнем изоляторе, — 3 м;
• длина рамки для на частоту 3,8 МГц около 7,7 м (для частоты 3,5 МГц — около 9,35 м);
• длина одного плеча диполя (противовеса) для на частоту 3,8 МГц минимум 18,7 м (для частоты 3,5 МГц минимум 20,35 м);
• высота размещения диполя над поверхностью земли (крыши) — не менее 2 м.

Рамка должна быть отведена в сторону от вертикального излучателя. Кроме того, она служит двумя оттяжками верхней части излучателя. Длина коаксиального кабеля RG-58U не менее 26,5 м.

Этапы настройки антенны с помощью трансивера и КСВ-метра:

• устанавливаем излучатель с рамкой;
• растягиваем полуволновой диполь на высоте минимум 2 метра над поверхностью, но не подключаем его к основанию антенны;
• питающий кабель подключаем к полуволновому диполю;
• включаем трансивер в режим передачи несущей и подбираем длину диполя так, чтобы получить минимум КСВ на частоте 3,780 МГц (или другой предпочтительной частоте);
• отключаем питающий кабель от диполя, подключаем концы диполя, а также экран (оплетку) питающего
  кабеля в одной точке, ниже изолятора основания (к кровле, земле и т.д.);
• жилу кабеля подключаем к излучателю;
• снова включаем трансивер в режим передачи и, подбирая длину рамки, настраиваем антенную систему на требуемую частоту (например, 3,780 МГц).
• Чтобы антенна перекрывала весь диапазон (CW- и SSB-участки, т.е. от 3,5 до 3,8 МГц), можно использовать 3 катушки с переключателями для получения соответствующих резонансных частот антенны. Катушки устанавливаются у опорного изолятора и к двум из них подключаются плечи диполя (противовеса), а к третьей — вертикальный излучатель. Число витков катушки подбираем экспериментально — в зависимости от участка диапазона.

Во время монтажа антенны следует придерживаться следующих правил. Если крыша или поверхность, на которой устанавливается антенна, не позволяют растянуть полноразмерный диполь по прямой линии, можно попробовать загнуть его концы («скрутить»), обязательно придерживаясь требования соблюдения необходимой высоты установки (не менее 2 м).

Для соблюдения правил безопасной эксплуатации антенны следует концы диполя, заканчивающиеся изоляторами, удалять от металлических предметов (например, ограждения, металлической стены и т.д.).
Нельзя применять никакие «земляные» противовесы либо лежащие на земле! При монтаже антенны на
земле нижняя часть ниже опорного изолятора, должна иметь контакт с землей, а при монтаже на крыше необходимо соединить эту часть антенны (ниже изолятора) с молниеотводом.

Vertical 80m SP7GXP
