Как разобрать, смазать, а потом собрать вентилятор, если он начал шуметь больше обычного. Если один из вентиляторов, начал шуметь или тарахтеть больше обычного, то причина, как правило, заключается либо в износе подшипника, либо в отсутствии смазки.
В вентиляторах используется всего два вида подшипников: подшипники скольжения, в том числе гидроподшипники, и качения — шарикоподшипники. Есть ещё варианты, когда вал вентилятора поддерживается дополнительно магнитным полем и т.д., но это обстоятельство никак не отражается на профилактическом обслуживании и ремонте вентиляторов.

У всех вентиляторах применяемых нет коллектора, а используется электронный коммутатор обмоток. Поэтому, основными деталями подверженными механическому износу являются подшипники.

Вентиляторы на шарикоподшипниках

В таких вентиляторах износу могут быть подвергнуты, как сами шарикоподшипники в количестве две штуки, так и посадочные места в которые они установлены, но последнее случается реже. В первую очередь изнашивается тот шарикоподшипник, который находится со стороны крыльчатки, так как он испытывает большие нагрузки.

В большинстве вентиляторов используются радиальные шарикоподшипники, причём, в конструкции бюджетных вентиляторов не предусмотрена возможность выборки радиального и осевого люфтов. Это приводит к преждевременному износу шарикоподшипников и увеличению шума всего вентилятора.

Ремонт вентилятора на шарикоподшипниках целесообразен только в случаях, когда нет возможности найти ему подходящую замену. Таким вентилятором, например, может быть вентилятор необычной конструкции для ноутбука или видеокарты. В этих случаях можно подобрать похожий по размерам новый вентилятор и переставить из него шарикоподшипники взамен изношенных, если они конечно туда подойдут.

Вентиляторы на подшипниках скольжения

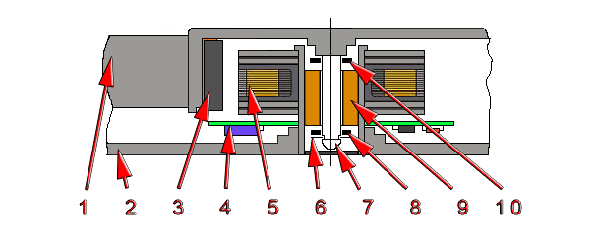

На схеме ниже показан вентилятор на подшипнике скольжения в разрезе.

вентилятор на подшипнике скольжения

1 крыльчатка,
2 корпус,
3 постоянный магнит,
4 печатная плата с элементами управления,
5 статор с обмотками,
6 стопорное кольцо,
7 вал,
8, 10 маслосбойные кольца,
9 втулка подшипника.

Здесь износу подвергается вал мотора и втулка подшипника. Причём, в большинстве вентиляторов, используется всего одна втулка, которая охватывает всю свободную длину вала. Однако, в отличие от миниатюрных шарикоподшипников, у подшипников скольжения нагрузка распределяется по значительной площади поверхности подшипника, что при наличии смазки делает эти устройства довольно надёжными в эксплуатации.

Причины, по которым начинают шуметь не выработавшие свой ресурс вентиляторы, собранные на подшипниках скольжения, следующие: высыхание смазки, вытекание смазки, использование некачественной смазки и отсутствие смазки (бывает и такое).

Обычный бюджетный вентилятор, работающий по 12 и более часов в сутки, желательно смазывать не реже, чем один раз в год при первой ревизии и через полгода при каждой очередной. Чем чаще делается подобная профилактика, тем меньше износ подшипников и соответствующий ему шум вентилятора.

Вентиляторы, работающие от пониженного напряжения питания, можно смазывать чуть реже. Высокооборотные вентиляторы малого размера следует смазывать в два раза чаше крупных корпусных и процессорных вентиляторов.

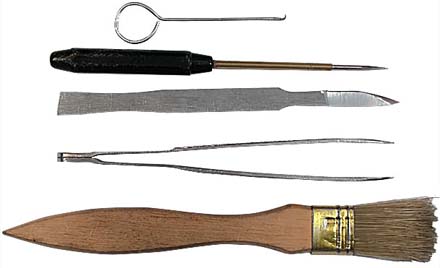

Инструменты, которые понадобиться при сборке-разборке и чистке вентилятора:

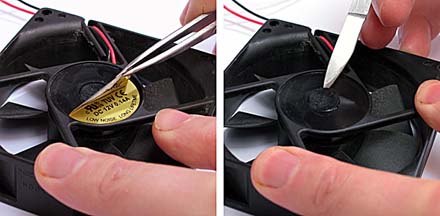

Для разборки вентилятора сначала удаляем фирменную этикетку. Затем удаляем резиновую заглушку. (В мелких вентиляторах её функции может выполнять этикетка).

Удаляем фирменную этикетку

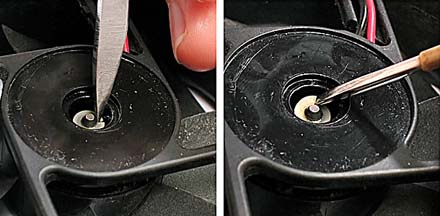

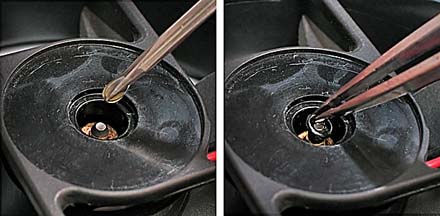

Далее острым скальпелем расширяем зазор стопорной шайбы. Вставляем в зазор тонкую отвёртку и раздвигаем концы шайбы в разные стороны.

расширяем зазор стопорной шайбы

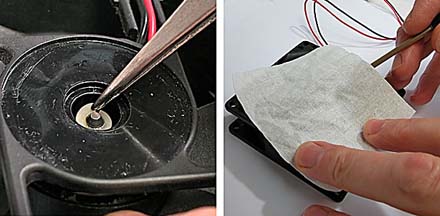

Теперь можно удалить стопорную шайбу при помощи той же отвертки или пинцета. Настоятельно рекомендуется перед окончательным удалением стопорной шайбы накрыть её вместе с инструментом кусочком ткани. Это предотвратит потерю шайбы.

Удаляем стопорную шайбу

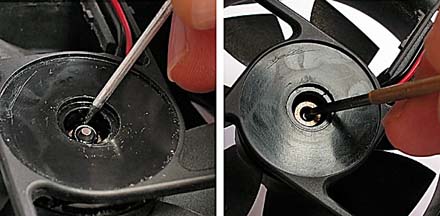

Удаляем резиновое кольцо. Выталкиваем отвёрткой или шилом вал из подшипника.

Удаляем резиновое кольцо

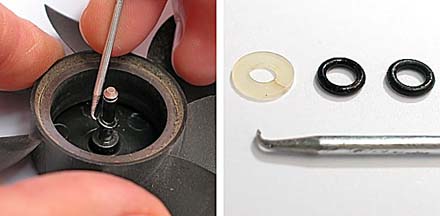

Удаляем второе резиновое кольцо. На рисунке справа минимальный набор мелких деталей, которые должны быть использованы при последующей сборке. Это два резиновых маслосбойных кольца и стопорная шайба (если вы её ещё не потеряли). В некоторых моделях вентиляторов может дополнительно быть одна или две фторопластовые шайбы.

Удаляем второе резиновое кольцо

Теперь следует кисточкой очистить корпус вентилятора и крыльчатку от пыли, а кусочком хлопчатобумажной ткани все детали подшипника от следов старой смазки.

Застарелую органическую смазку можно удалить бензином, а силиконовую ацетоном, но при этом следует соблюдать осторожность, так как подобные растворители могут испортить внешний вид пластмассовых изделий некоторых вентиляторов. В этом плане самым безобидным растворителем является спирт, но он плохо растворяет жиры.

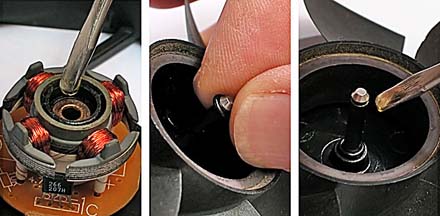

Наносим несколько капель смазки в область подшипника и вала, предварительно надев первое малосбойное резиновое кольцо. Количество масла удобно дозировать мелкой отвёрткой соответствующего размера. Чем шире жало отвёртки, тем крупнее капля масла.

Наносим несколько капель смазки в область подшипника и вала

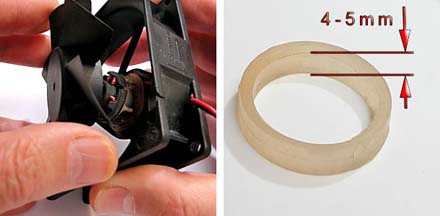

Вставляем вал в подшипник. Подкладываем под крыльчатку что-нибудь вроде этого кольца на рисунке справа, чтобы её (крыльчатку) можно было вдавить внутрь корпуса вентилятора. Это нам поможет при установке стопорной шайбы.

Вставляем вал в подшипник

Добавляем ещё пару капель смазки со стороны вылета вала и одеваем второе маслосбойное кольцо.

Добавляем ещё пару капель смазки со стороны вылета вала

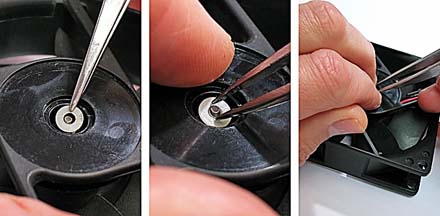

Надеваем стопорную шайбу на самый конец вала и затем проталкиваем её в дальше в зазор. При этом нужно пальцами прикрыть пинцет и шайбу так, чтобы ей не было больше куда деваться, кроме движения вниз. Это предотвратит потерю шайбы.

Надеваем стопорную шайбу на самый конец вала

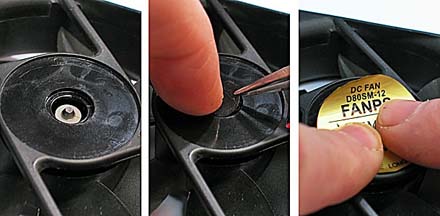

После установки стопрной шайбы можно устанавить на место заглушку и фирменную этикетку.

Устанавливаем на место заглушку и фирменную этикетку

Масло для смазки подшипников скольжения

Ни в коем случае не используйте для смазки вентиляторов пищевое растительное масло, густые смазки и технический вазелин!

Можно использовать, машинное, веретённое, силиконовое, синтетическое, минеральное, бытовое и другие масла продающиеся в розничной сети. Если о масле известно больше, чем просто название, то нам подойдёт масло предназначенное для смазки высокооборотных подшипников скольжения.

Смазочные материалы отличаются по куче разных параметров, но большинство из них мы не можем проверить.

Однако есть один важный параметр, который легко определить на глаз, это вязкость. Даже болтая пузырьки с маслами разной вязкости можно определить, какое из них более вязкое. Косвенным подтверждением может служить и размер капли, который удерживается на рабочей поверхности отвёртки.

Масло с низкой вязкостью может вытечь из подшипника не имеющего сальников (а их нет в большинстве бюджетных вентиляторов), а с очень высокой вязкостью может затруднить вращение ротора мотора.

Однако любая смазка лучше, чем её отсутствие.
