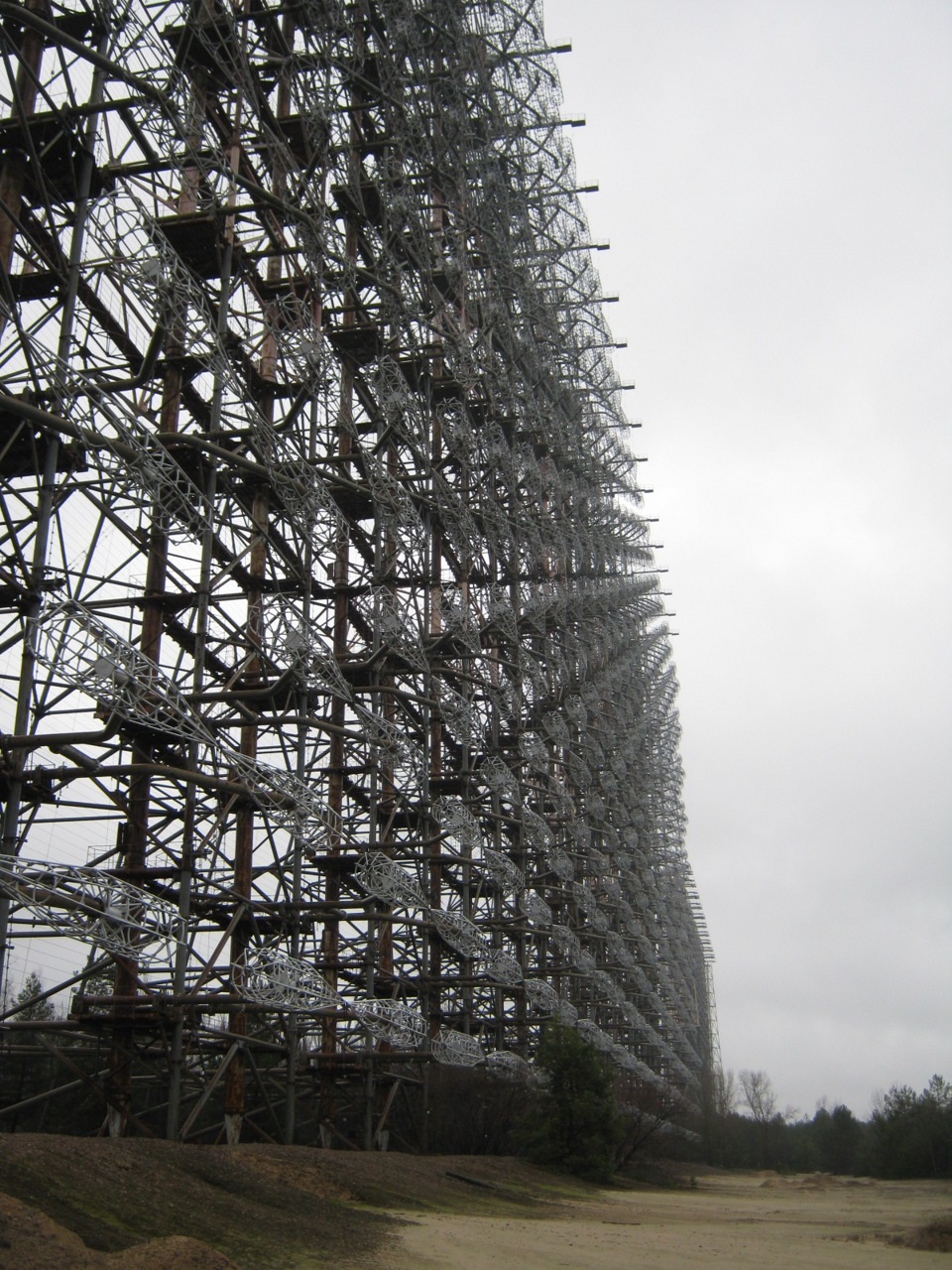

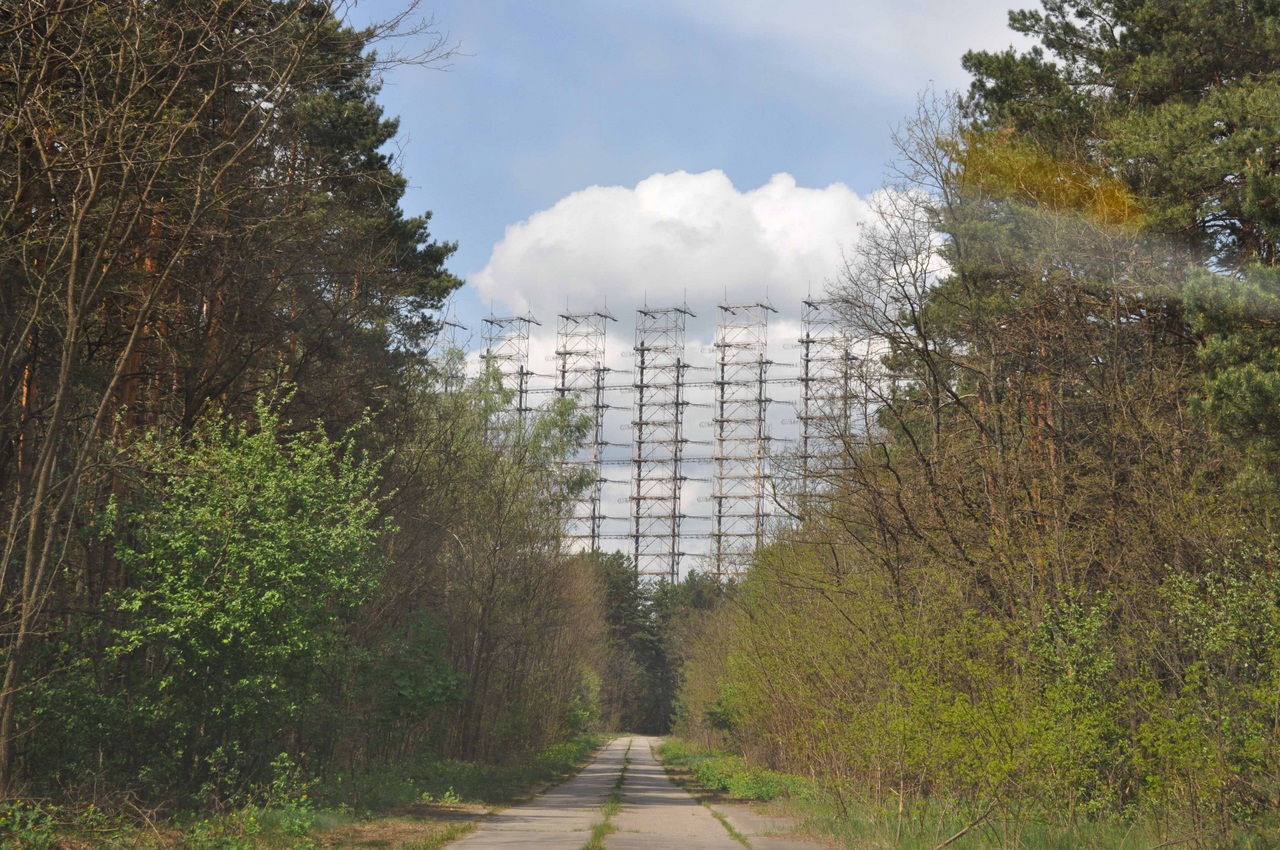

Чернобыль — 2, она же загоризонтная радиолокационная станция «Дуга». Недалеко от Чернобыльской АЭС (Украина) есть интересный объект, который видно из Припяти. Оказывается это так называемый Чернобыль-2… Объект называется «Дуга», проработал он несколько лет. Строительство станции в Чернобыле было завершено в 1975 году. После событий 26 апреля 1986 года станция была заморожена и эксплуатация прекращена в связи с возможным повреждением электронного оборудования. За характерный звук в эфире, издаваемый при работе (стук) получила название от американских радиолюбителей как Russian Woodpecker (Русский Дятел). Высота этой станции близ Чернобыля около 150 метров, длина 800 метров.

Экспериментальный узел «Чернобыль-2″ был сверхсекретным объектом и на всех топографических картах того времени, между селами Копачи и Диброва, где находилась РЛС, стояла точка, обозначенная как «пионерский лагерь”.

В 1947 г. научным сотрудником НИИ-16 Николаем Ивановичем Кабановым впервые в мире была выдвинута идея раннего (загоризонтного) обнаружения самолетов в коротковолновом диапазоне волн на удалении до 3000 км. В основе идеи лежало использование эффекта отражения радиоволн от ионосферы для загоризонтного обнаружения целей. Высота ионизированных слоев атмосферы, от которых отражается луч радиолокационной станции (РЛС), составляет от 70 до 300 км; при одном отражении, с учетом кривизны земного шара, луч упадет на земную поверхность как раз на таком расстоянии (до 3000 км). Станции, построенные в расчете на такой процесс, называются односкачковыми. Если же надо «смотреть» дальше, то требуется многоскачковая станция (двух-, трёхскачковые).

В рамках Научно-исследовательской работы (НИР) “Веер” в Мытищах была построена опытная установка, но обнаружить цели за горизонтом из-за неразрешимых технических трудностей Н.И.Кабанову в то время так и не удалось. Поэтому установилось мнение, что обнаружить цели за горизонтом на фоне мощных отражений от Земли невозможно. НИР “Веер” была завершена в 1949 г.

Работы по загоризонтной радиолокации в СССР возобновились в 1958 г. В ходе работ была доказана принципиальная возможность загоризонтного обнаружения самолетов на дальности одного скачка (3 000 км) и стартующих баллистических ракет на дальности двух скачков (6 000 км).

Практическая реализация загоризонтной локации в СССР связана с именем главного конструктора радиорелейных линий, лауреата Государственной премии СССР Ефима Семеновича Штырена. Он, не зная об открытии Кабанова, в конце 1950-х гг. сделал такое же предложение для обнаружения самолетов на дальностях 1000 — 3000 км.

Ефим Штырен, его ближайший помощник и единомышленник Василий Шамшин (ставший впоследствии министром связи СССР), молодые ученые Эфир Шустов и Борис Кукис теоретически обосновали возможность создания мощного коротковолнового загоризонтного радара. Они разработали научный отчет “Дуга”, названный так потому, что обнаружение целей за тысячи километров шло над круглой поверхностью Земли. 1 января 1961 г. был представлен отчет по НИР «Дуга», в котором фиксировались результаты расчетов и экспериментальных исследований по отражающим поверхностям самолетов и ракет, а также высотного следа последних, и предложен метод выделения слабого сигнала от цели на фоне мощных отражений от земной поверхности. Комиссия, рассмотрев отчет, дала работе положительную оценку и рекомендовала подтвердить теоретически обоснованную возможность обнаружения прямыми экспериментами.

Неуклонное совершенствование баллистических ракет (БР), увеличение их количества у вероятного противника и прохладные отношения между США и СССР привели к появлению реальной угрозы ракетного нападения на Советский Союз. Руководство партии и страны давало себе отчет в этом, поэтому 15 ноября 1962 г. были подписаны постановления ЦК КПСС и Совета Министров СССР «О создании системы обнаружения и целеуказания системы ИС, средств предупреждения о ракетном нападении и экспериментального комплекса средств сверхдальнего обнаружения запусков баллистических ракет, ядерных взрывов и самолетов за пределами горизонта» и «О создании отечественной службы контроля космического пространства». Несомненно, этими постановлениями была открыта новая веха в области контроля воздушного и космического пространства.

В СССР были открыты ряд НИР и ОКР (опытно-конструкторских работ) по формированию и наращиванию группировки средств раннего обнаружения стартующих межконтинентальных баллистических ракет (МБР).

Одним из этих постановлений Научно-исследовательскому институту дальней радиосвязи — НИИ ДАР (Ф.В.Лукин, Е.С.Штырен) была поручена НИР «Дуга-1» по созданию загоризонтной РЛС.

В августе 1964 г. после обсуждения состояния и перспектив работ по НИР «Дуга-1» на научно-техническом совете НИИ ДАР с назначенным к тому времени главным инженером института Ф.А.Кузьминским было решено доложить этот вопрос министру радиопромышленности В.Д.Калмыкову.

На совещании присутствовали Г.П.Казанский (первый заместитель министра) и академик А.Л.Минц. Казанский высказал осторожную точку зрения: еще недостаточно исходных данных, надо продолжить экспериментальные работы. На это возразил Минц: «Мы в свое время начали проектировать синхрофазотрон, не имея задания и не зная, как к этому подойти. Нельзя противопоставлять научно-исследовательские и инженерно-конструкторские работы».

Выслушав все «за» и «против», В.Д.Калмыков сказал: «Задача раннего предупреждения для нашей страны чрезвычайно важна. Мы не имеем баз вблизи континента США, чтобы обнаруживать МБР с момента их старта. Поэтому, несмотря на отсутствие многих исходных данных, необходимо идти на риск и создавать в Николаеве опытный образец ЗГРЛС. Обязываю вас разработать в 1965 г. аванпроект этого радиолокатора и приступить к разработке технической документации на аппаратуру, то есть перейти к ОКР».

Комплекс работ по НИР «Дуга-1» НИИ ДАР выполнял на экспериментальной установке, которую смонтировали в районе г. Николаева (около с. Калиновка). В 1964 г. она впервые засекла ракету, стартовавшую с Байконура, на дальности 3000 км.

После завершения НИР «Дуга-1» в 1965 г. во НИИ ДАР приступили к следующему этапу работ. На том же месте, в г. Николаеве с Министерством обороны и Комиссией по военно-промышленным вопросам было согласовано создание нового опытного образца РЛС загоризонтного обнаружения БР.

30 июня 1965 г. Постановлением ЦК КПСС и Совета Министров СССР НИИ ДАР было задано создание опытного сокращённого образца ЗГРЛС «Дуга-2». Опытный образец ЗГРЛС «Дуга-2» получил шифр 5Н77. В 1966 г. главным конструктором опытного образца ЗГРЛС был назначен В.П.Васюков.

В 1966 г. был разработан эскизный проект ЗГРЛС, в котором были определены состав и характеристики сокращенного опытного образца загоризонтного радиолокатора. Были решены вопросы внешней кооперации. К проектированию антенно-фидерных устройств (АФУ) был привлечён Ленинградский филиал ЦПИ-20, Спецстальконструкция и КБ им. А.А.Расплетина; усилителей мощности – КБ ленинградского завода им. Коминтерна, ОКБ ДМЗ; аппаратуры поиска рабочих каналов – ленинградский НИИ «Вектор». Остальная аппаратура разрабатывалась и изготавливалась во НИИ-37 (с 24 марта 1966 г. Научно-исследовательский радиотехнический институт (НИРТИ), с 25 ноября 1975 г. — НИИ ДАР (Научно-исследовательский институт дальней радиосвязи)). К монтажно-настроечным работам было привлечено Головное производственно-техническое предприятие (ГПТП) из Москвы.

В том же 1966 г. в районе г. Николаева начаты строительные работы опытного сокращённого образца ЗГРЛС 5Н77 «Дуга-2». Приёмный центр радиолокационного узла с ЗГРЛС 5Н77 «Дуга-2» находился около г. Николаева (с. Калиновка), передающий центр — около п. Луч на границе Николаевской и Херсонской областей.

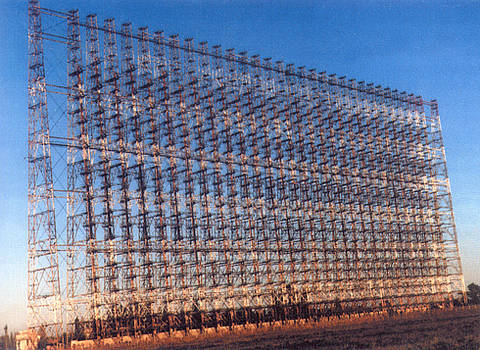

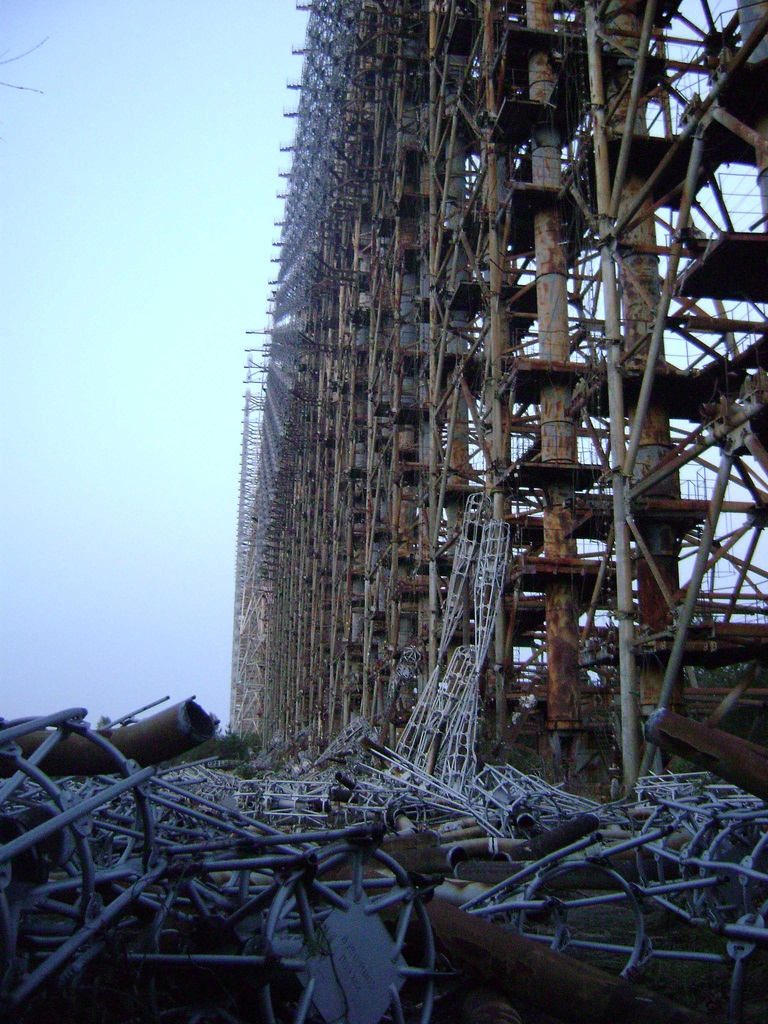

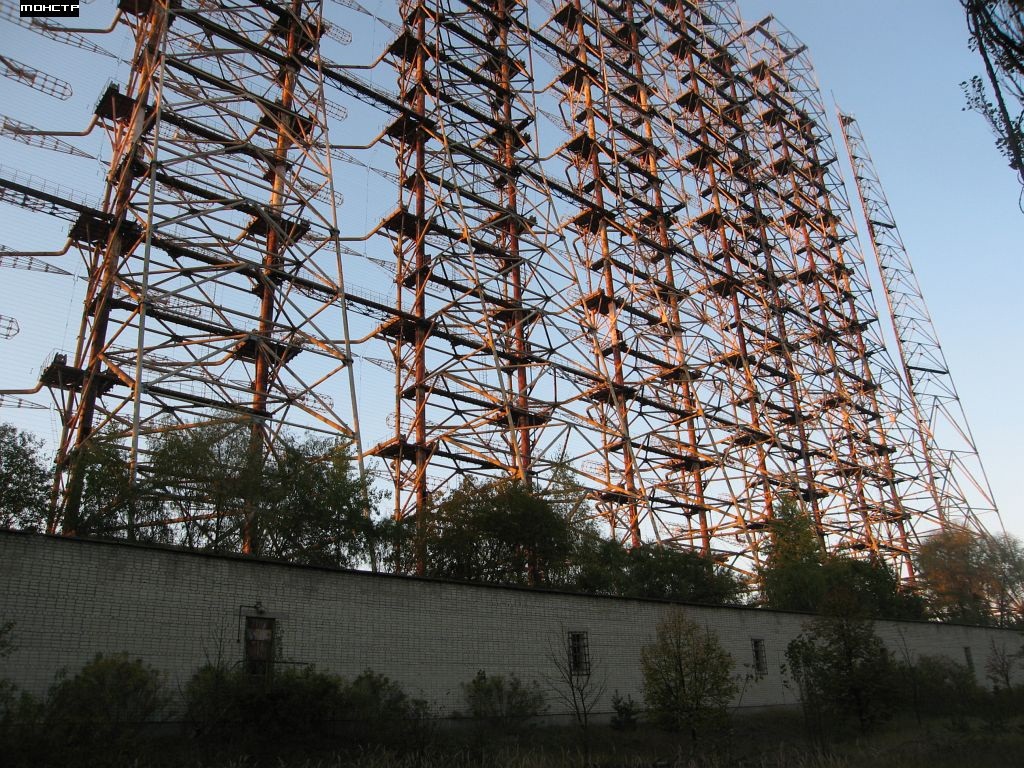

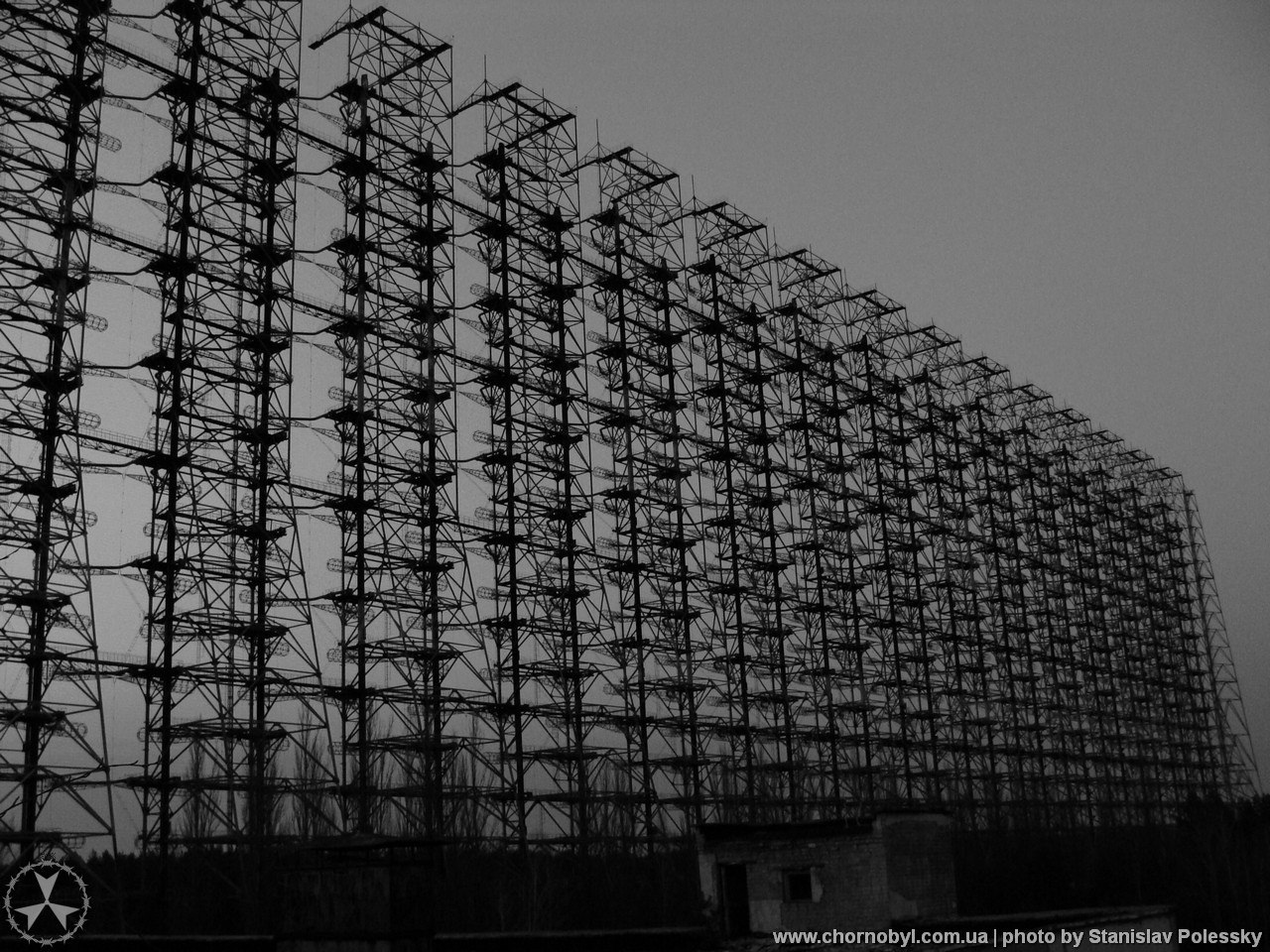

Приёмная антенна радиолокационного узла с ЗГРЛС 5Н77 «Дуга-2» около г. Николаева (с. Калиновка):

Она же в цвете:

Не ожидая завершения испытаний опытного сокращённого образца ЗГРЛС 5Н77 «Дуга-2» в г. Николаеве, в 1969 г. было принято решение о создании системы загоризонтного обнаружения баллистических ракет (БР), состоящей из двух более совершенных ЗГРЛС, расположенных в районе городов Чернобыля и Комсомольска-на-Амуре. При согласовании технических требований главный конструктор Ф.А.Кузьминский, опираясь на положительные данные, полученные на николаевском объекте (который был ориентирован по среднеширотной трассе на Китай), принял для этих ЗГРЛС завышенные требования по вероятности обнаружения одиночных и групповых целей на дальности 9 000 км (новые ЗГРЛС должны были быть ориентированы через Северный полюс на Северную Америку). При этом была допущена вскрывшаяся впоследствии недооценка влияния полярной ионосферы на затухание сигнала и времени существования «дальних сигналов» на этих трассах.

29 сентября 1969 г. Постановлением ЦК КПСС и Совета Министров СССР НИИ ДАР была задана разработка головного Радиолокационного узла (РЛУ) № 1 с ЗГРЛС 5Н32 «Дуга».

НИИ ДАР в 1971 г. был разработан эскизный проект ЗГРЛС 5Н32 и аванпроект системы на базе ЗГРЛС 5Н32.

В 1972 в СССР была разработана концепция интегрированной системы (ИС) предупреждения о ракетном нападении. Она включала в себя как построенные и строящиеся, так и предполагавшиеся к строительству объекты системы предупреждения ракетного нападения (СПРН). Концепция ИС включала в себя наземные надгоризонтные и загоризонтные РЛС и космические средства. Основной задачей ИС была способность обеспечить реализацию ответно-встречного удара. Для обнаружения пусков МБР во время прохождения ими активного участка траектории, что обеспечило бы максимальное время предупреждения, предполагалось использовать спутники СПРН и ЗГРЛС. Обнаружение боевых частей ракет на поздних участках баллистической траектории предусматривалось с помощью системы надгоризонтных РЛС. По мнению разработчиков концепции, такое разделение значительно повышало надёжность системы и снижало вероятность ошибок, так как для обнаружения ракетного нападения используются разные физические принципы: регистрация инфракрасного излучения работающего двигателя стартующей МБР спутниковыми датчиками и регистрация отражённого радиосигнала с помощью РЛС.

Концепция ИС была оформлена 18 января 1972 г. Постановлением ЦК КПСС и Совета Министров СССР. Постановлением в целях создания комплексной СПРН было задано строительство узла раннего обнаружения № 5 (РО-5) с РЛС «Днепр» в Мукачево, узла РО-30 с РЛС «Дарьял» в Печоре, узла РО-7 с РЛС «Дарьял» в Мингечауре, двух узлов загоризонтного обнаружения с ЗГРЛС «Дуга» в Чернобыле и Комсомольске-на-Амуре, вынесенной приемной позиции «Даугава» на узле РО-1 в Мурманске и создание Командного пункта (КП) Системы предупреждения ракетного нападения (СПРН) на базе Командного пункта раннего обнаружения (КПК РО) в г. Солнечногорске.

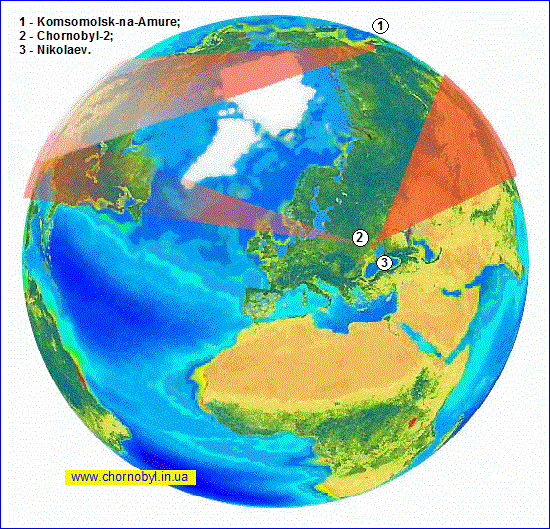

Таким образом, РЛУ № 1 ЗГРЛС 5Н32 «Дуга» в районе г. Чернобыля и РЛУ № 2 ЗГРЛС 5Н32 «Дуга» в районе г. Комсомольска-на-Амуре (оба с ориентацией на Северную Америку через Северный полюс), а также вынесенной приемной позиции «Даугава» около Мурманска, на узле РО-1 системы СПРН, должны были обеспечить надежное обнаружение группового и массового старта МБР с территории США.

Уже в марте 1972 г. около г. Чернобыля было начато строительство головного РЛУ № 1 с ЗГРЛС 5Н32 «Дуга».

Первая серия электромагнитных трансляций с этого объекта началась 4 июля 1976 года. Эти трансляции нарушали радиосвязь на всей планете в диапазоне от 3 до 30 Мгц. Импульсы передавались с интервалом в одну десятую секунды. Сигнал регистрировался не только специальной аппаратурой, но и был слышен в обычных радиоприемниках, как пульсирующий стук.

Во множестве стран мира на «Русского Дятла» сыпались тысячи жалоб от компаний и простых радиолюбителей. Так как «Русский Дятел» стучал на частотах, охраняемых международными соглашениями для гражданского пользования, правительства США, Великобритании и Канады заявили протест Советскому Союзу. Но СССР не признавал даже факт существования Дятла. Мировое сообщество радиолюбителей даже предприняло попытку подавления Русского Дятла, попробовав вещать в противофазе прямоугольные импульсы на той же частоте, чтобы помешать советскому дятлу-приемнику. Однако и эта попытка не увенчалась успехом.

Что касается назначения Русского Дятла то тут была масса теорий. Так, даже на самом высоком уровне рассматривалась теория управления сознанием. Один из консультантов Министерства Обороны США писал: «сигнал Русского Дятла — это самый мощный источник электромагнитной радиации когда-либо созданный человеком. 10 импульсов в секунду, 40 миллионов Ватт, он психоактивен! Он излучается из Советского Союза и проницает всё в США. Он улавливается проводами электросети и через них втекает в наши дома» В 1988 году Федеральная комиссия по связи США провела расследование и, наконец, выяснила назначение Русского Дятла. Оказалось, что Русский Дятел являлся мощным надгоризонтным радаром советской системы предупреждения о ракетном нападении (СПРН). Он отслеживал изменения состояния ионосферы, которые возникают при включении ракетных двигателей (эффект деионизации ионосферы и снижения отражаемости радиоволн КВ-диапазона).

Западные спецслужбы активно изучали другие возможные эффекты действия «Русского дятла” от изменения погоды и до разрушающего влияния на сознание людей, всерьез рассматривая «Русский Дятел”, как экспериментальное оружие СССР. Такие предположения были вполне обоснованные, так как уже многие годы велись исследования всевозможных воздействий мощных электромагнитных излучений. К примеру, еще в начале века опыты ученого Теслы по беспроводной передаче электрической энергии привели к нарушению энергоснабжения и сотням лесных пожаров из-за разразившихся гроз. В 1978 году журнал «Спекьюла» опубликовал данные исследований, которые показали, что электромагнитные сигналы определенных частот могут передаваться через толщу земли. Входя в ее поверхность под углом 30 градусов, они образуют в глубине земли стоячие волны, которые складываться с волнами, излучаемыми расплавленным ядром Земли, что в результате может приводить к землетрясениям и атмосферным бурям.

По имеющейся информации, в Норвегии был установлен мощный передатчик, электромагнитное излучение которого могло создавать нелинейные эффекты в ионосфере, мешающие нормальному функционированию узлов Дуги.

Другим направлением исследований была передача загоризонтными РЛС сигналов, способных влиять на психику людей. Суть идеи заключалась в том, что высокочастотный сигнал использовался загоризонтными РЛС как несущий. Он модулировался с другим сигналом сверхнизкой частоты, который совпадал с частотами импульсов мозга, находящегося в состоянии депрессии или раздражения. Такие сверх низкочастотные сигналы, регистрировались и выделялись из сигналов загоризонтных РЛС СССР на территории многих западных стран. Такие сигналы классифицировались как психоактивные и способные влиять на поведение людей.

Первые полосы западной прессы того, времени пестрели такими заголовками:

«Русские стоят на пороге открытия новых технологий и вооружения, которые оставят в прошлом ракеты и бомбардировщики. Эти технологии позволят им разрушать до пяти американских городов в день посредством трансляции радиоимпульсов. Они смогут нести панику и болезни целым народам.”

Данные советской разведки подтверждали, что подобные работы вели и американцы. Американский аналог «Русского дятла» назывался «Циркулярная пила”. «Циркулярная пила” могла излучать психоактивный сигнал, который взаимодействовал с мозгом человека, как бы накладываясь на его работу. Активные работы велись по уменьшению размеров «Пилы”, для получения мобильных установок, которые могли бы устанавливаться на вертолетах, танках и другой военной технике.

Строительство станции вблизи Чернобыльской АЭС объяснялось ее высокой энергоемкостью. Первоначально радар радиолокационного узла, часто называемый «Чернобыль-2″, работал на частотах между 3.26 и 17.54 Мгц. С началом работы станции, ее передатчик начал блокировать частоты связи и частоты, предназначенные для работы авиации. Впоследствии радар был модифицирован так, что стал пропускать эти частоты, перемещая свой сектор обнаружения.

Возможности проверять станцию на стартах советских ракет не было, поскольку антенна была направлена строго на Северную Америку. Поэтому тестирование проводилось на учебных стартах «Трайдентов” с американских подлодок в Карибском море, запусках «шаттлов” и даже на метеоритах.Станция способна была обнаружить старт КР «Томагавк» с АПЛ в Атлантическом океане.
В классификации НАТО эти РЛС были известны под кодовым названием — «Steel Yard».

Информация с «Чернобыля-2″ постоянно передавалась на командный пункт, хотя объект на полноценном боевом дежурстве никогда не находился, дежурные смены заступали и работа велась круглосуточно. В том числе и исследовательская.

В 1972 в СССР была разработана концепция интегрированной системы предупреждения о ракетном нападении. Она включала в себя наземные надгоризонтные и загоризонтные радиолокационные станции и космические средства и была способна обеспечить реализацию ответно-встречного удара. Для обнаружения пусков МБР во время прохождения ими активного участка траектории, что обеспечило бы максимальное время предупреждения, предполагалось использовать спутники СПРН и загоризонтные РЛС. Обнаружение боевых частей ракет на поздних участках баллистической траектории предусматривалось с помощью системы надгоризонтных РЛС. Такое разделение значительно повышает надёжность системы и снижает вероятность ошибок, так как для обнаружения ракетного нападения используются разные физические принципы: регистрация инфракрасного излучения работающего двигателя стартующей МБР спутниковыми датчиками и регистрация отражённого радиосигнала с помощью РЛС.

Строительство первых РЛС раннего предупреждения велось в 1963—1969 годах. Это были две РЛС типа «Днестр-М», размещённые в Оленегорске (Кольский полуостров) и Скрунде (Латвия). В августе 1970 система была принята на вооружение. Она была рассчитана на обнаружение баллистических ракет, запускаемых с территории США или из акваторий Норвежского и Северного морей. Основной задачей системы на данном этапе было предоставление информации о ракетном нападении для системы противоракетной обороны, разворачиваемой вокруг Москвы.

В 1967—1968, одновременно со строительством РЛС в Оленегорске и Скрунде, было начато строительство четырех РЛС типа «Днепр» (модернизированная версия РЛС «Днестр-М»). Для строительства были выбраны узлы в Балхаше (Казахстан), Мишелевке (возле Иркутска), Севастополе. Ещё одна была построена на узле в Скрунде, в дополнение к уже работающей там РЛС Днестр-М. Эти станции должны были обеспечить более широкий сектор обзора системы предупреждения, расширив его на Северную Атлантику, районы Тихого и Индийского океана.

Разработанная в 1972 концепция системы предупреждения о ракетном нападении предусматривала интеграцию с существующими и вновь создававшимися средствами противоракетной обороны. В рамках этой программы в систему предупреждения были включены РЛС «Дунай-3» (Кубинка) и «Дунай-3У» (Чехов) системы ПРО Москвы.

Кроме окончания строительства РЛС Днепр в Балхаше, Мишелевке, Севастополе и Скрунде было запланировано создание новой РЛС этого типа на новом узле в Мукачево (Украина). Таким образом РЛС Днепр должны были стать основой новой системы предупреждения о ракетном нападении. Первая очередь этой системы, в состав которой входили РЛС на узлах в Оленегорске, Скрунде, Балхаше и Мишелевке, начала боевое дежурство 29 октября 1976. Вторая очередь, в состав которой входили РЛС на узлах в Севастополе и Мукачево, была поставлена на боевое дежурство 16 января 1979.

Станция в Комсомольске-на-Амуре на узле «Дуга-2″ после значительных доработок поставлена на боевое дежурство 30 июня 1982 года. Она обеспечивала охват Тихого океана до территории США. В настоящее время РЛС снята с боевого дежурства.

Вследствие низкой эффективности двухскачковой загоризонтной радиолокации во второй половине 1980-х возникает вопрос о целесообразности использования по прямому назначению узла «Дуга-2″ и в 1987 уточняются задачи узла. В начале 1990-х на узле произошел пожар, вследствие чего станция прекратила свое функционирование в составе СПРН.

При эксплуатации загоризонтных РЛС в условиях северо-широтных трасс МБР, проходящих через Северный полюс, с постоянным хаотическим возмущением ионосферы выяснились их отдельные недостатки, в частности, РЛС могли обнаружить только массовый старт МБР и с некоторыми ограничениями. В результате чего, эти узлы не были приняты на вооружение. Общие затраты по ним составили порядка 600 млн. рублей.

Строительство.

Проект ЗГРЛС «Дуга-2» рассмотрен и одобрен Государственной комиссией (председатель Ю.В. Вотинцев) и рекомендован для поэтапной реализации. Решение о строительстве принято в 1969 году.

Для строительства ЗГРЛС, первоначально выбрали место возле Дымера на севере Киевской области, затем изменили решение. По слухам, первый секретарь Компартии Украины Владимир Щербицкий настоял, чтобы площадку отвели на малоплодородных полесских землях. Для персонала построили целый городок.

Первые результаты испытаний станции в Чернобыле в направлении северо-широтных трасс оказались неудовлетворительными. Из-за сильных возмущений ионосферы, наличия полярных шапок и других неблагоприятных условий в приполярных и полярных районах вероятность обнаружения одиночных и групповых стартов ракет оказалась очень малой (0,1–0,2 для одиночных и небольших групп ракет, а массовых их запусков – 0,7). Поэтому узел Любеч-1 был возвращен на доработку. На нем выполнялась так называемая «полярная» доводочная программа. Разработчики утверждали, что результаты доводочных работ были положительными.

В составе системы «Дуга-2» предусматривалось создание двух узлов на базе мощных РЛС ЗГО. Первый узел (западный) предполагалось развернуть в районе г. Припять — объект 2999, обозначение НАТО — «Стальной ярд” (steel yard).

Чернобыль-2 обслуживала ВЧ 74939, а Любеч-1 ВЧ А3330.

Второй узел (восточный) – возле пос. Большая Картель (г. Комсомольск-на-Амуре, Хабаровский край) – объект 1937.

Главный конструктор изделия 5Н32 «Дуга-2» (в последствии систему индексации сменили, шифр стал — 32Д6) — Кузьминский Франц Александрович.

Вычислительный комплекс имел шифр 1С31Г.

ЭВМ К-340А для обработки сигнала изготавливалась на дискретных элементах.

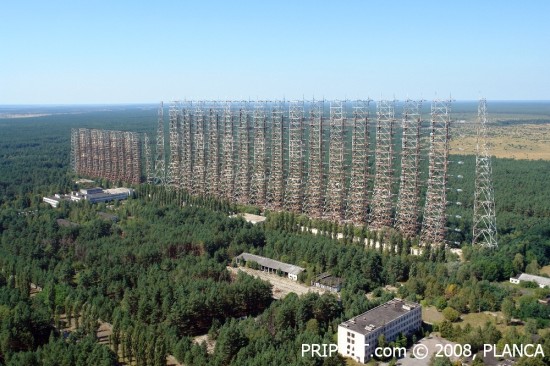

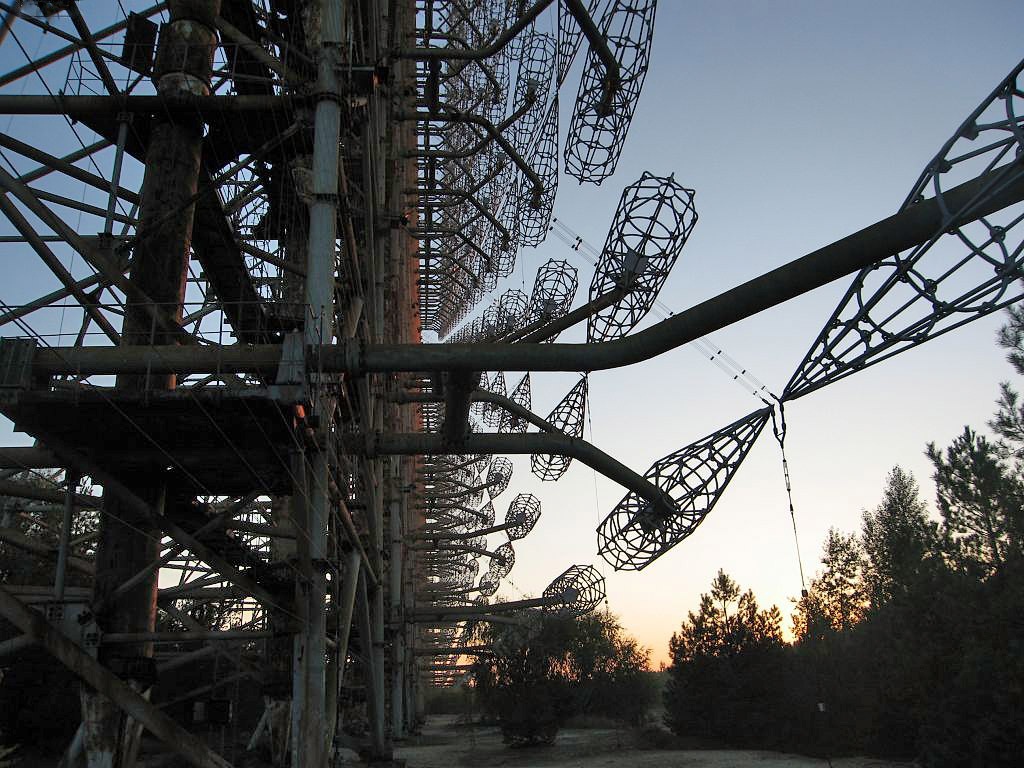

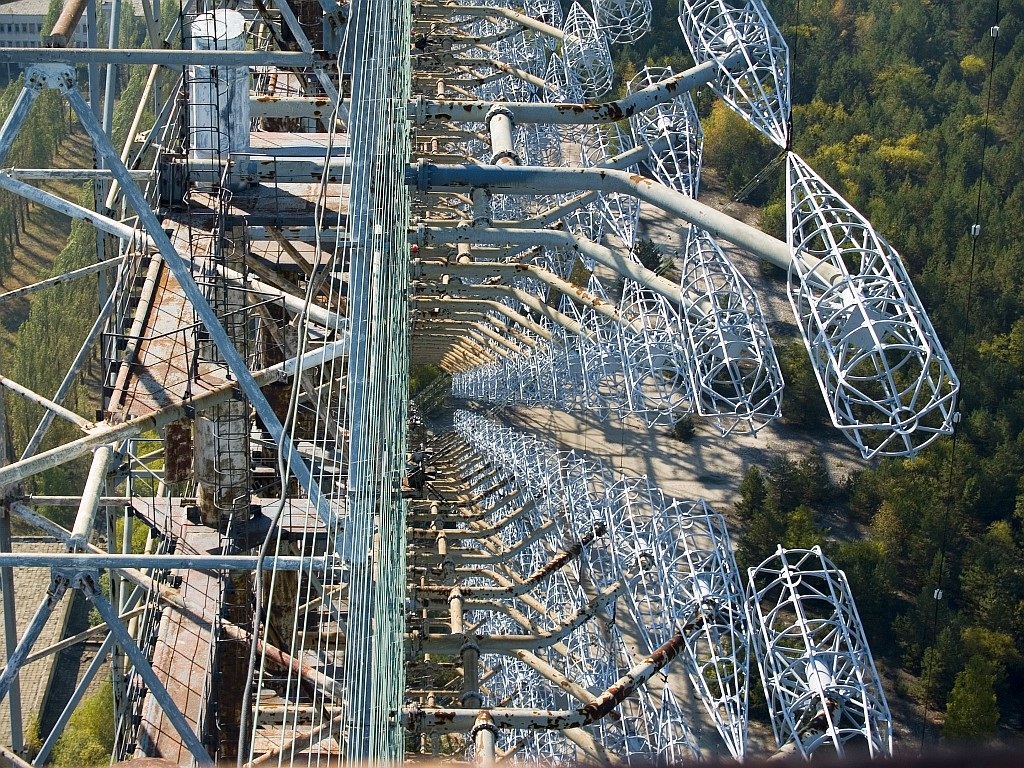

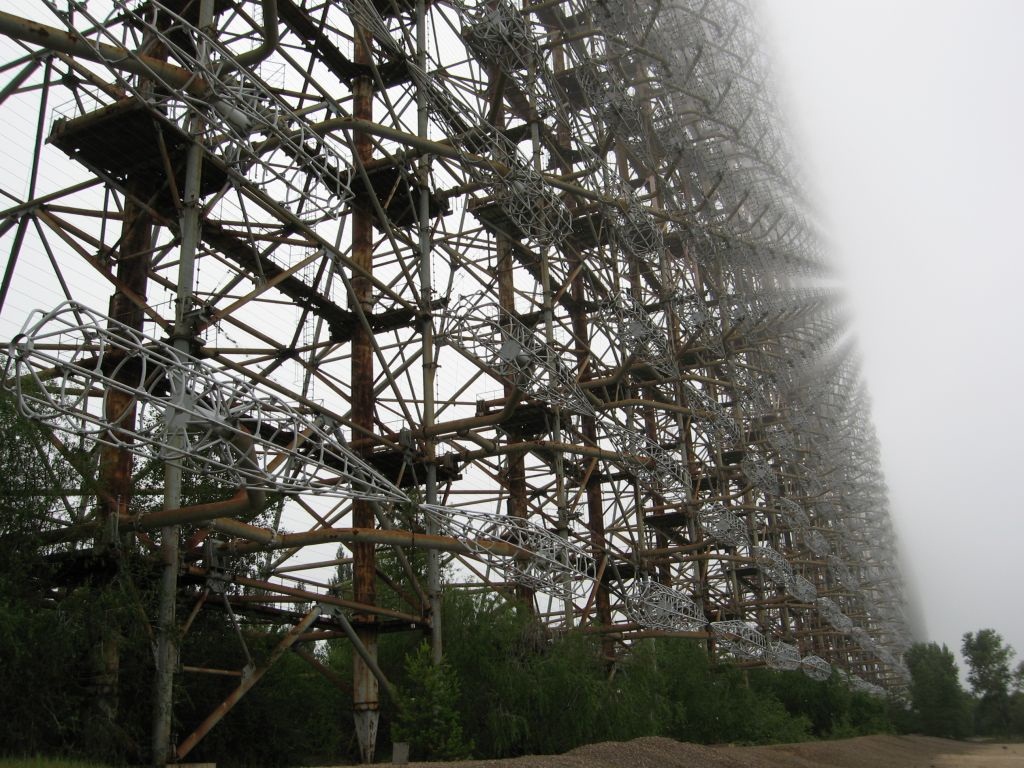

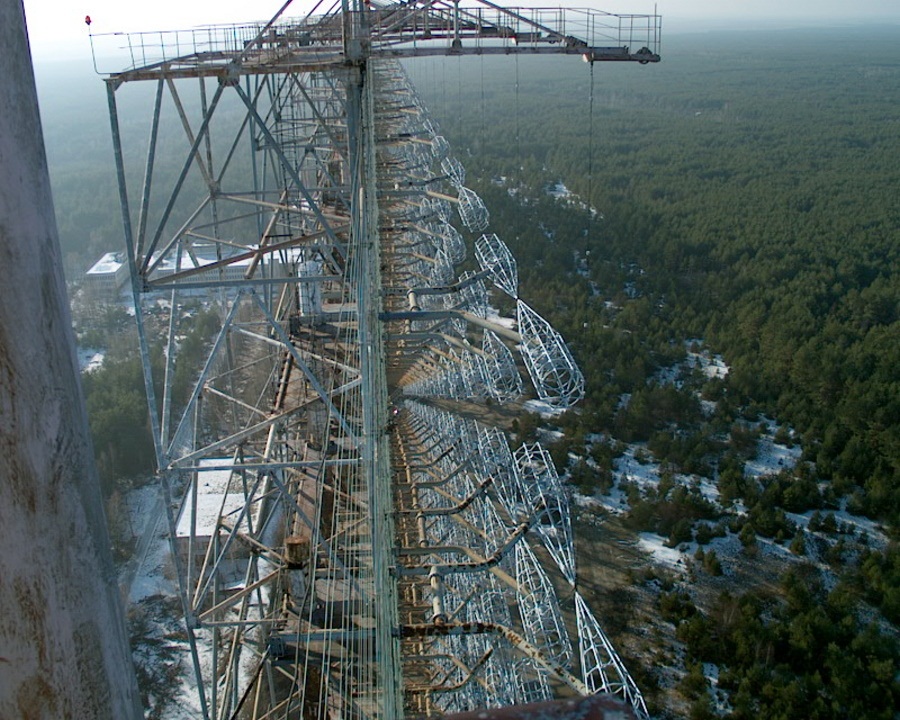

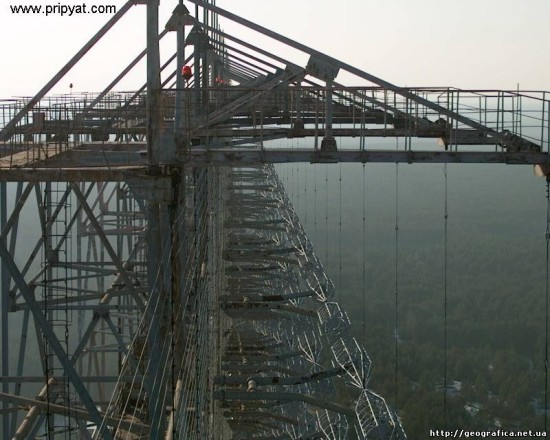

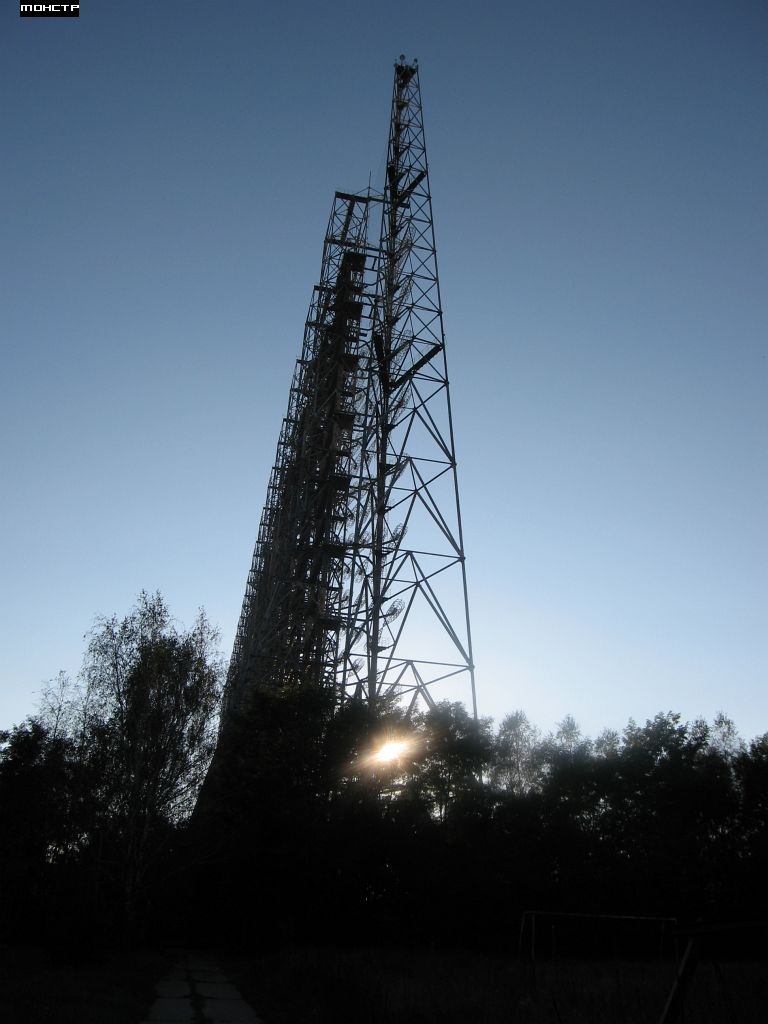

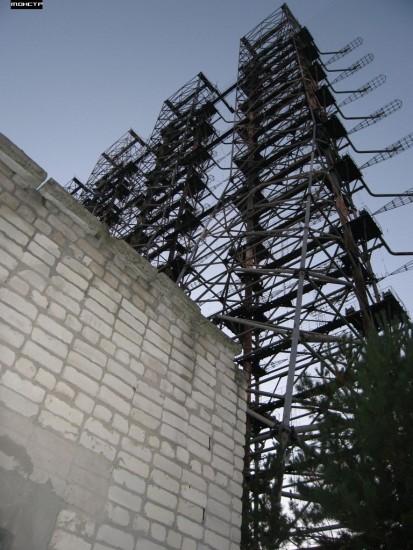

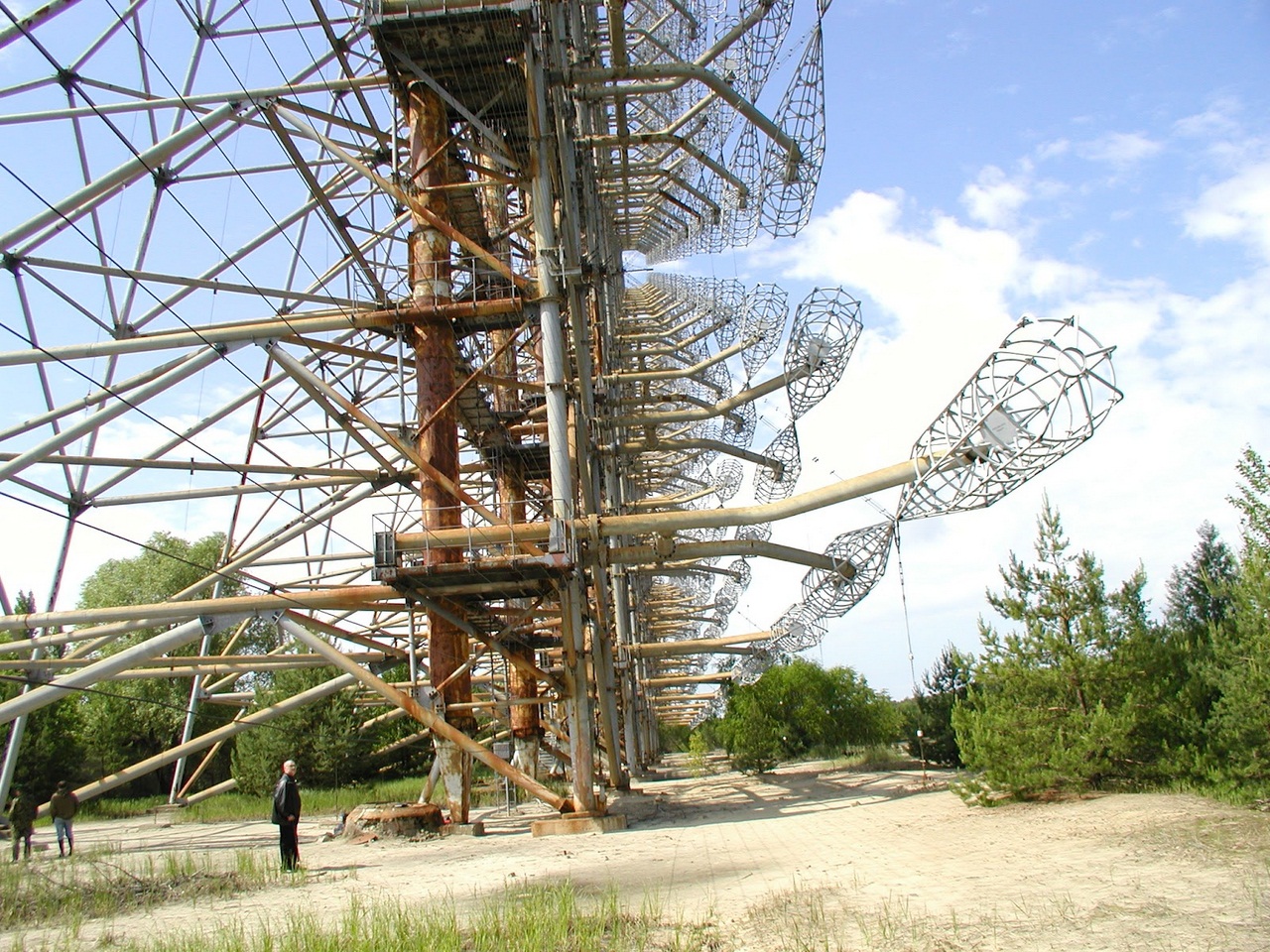

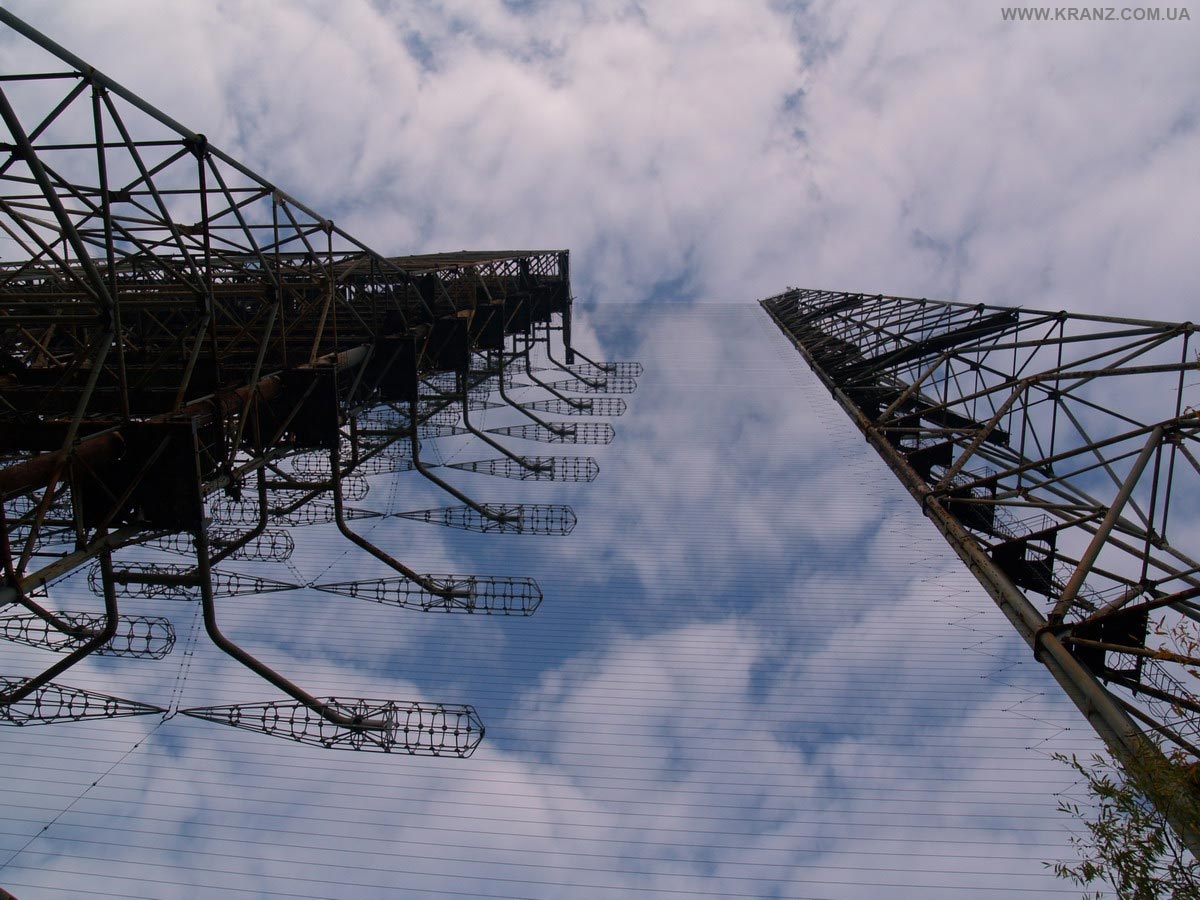

В Любече и в Чернобыле были две решетки — одна большая, вторая поменьше. Вероятно, меньшие работали на высокочастотной части диапазона станции, большие на низкочастотной части диапазона.

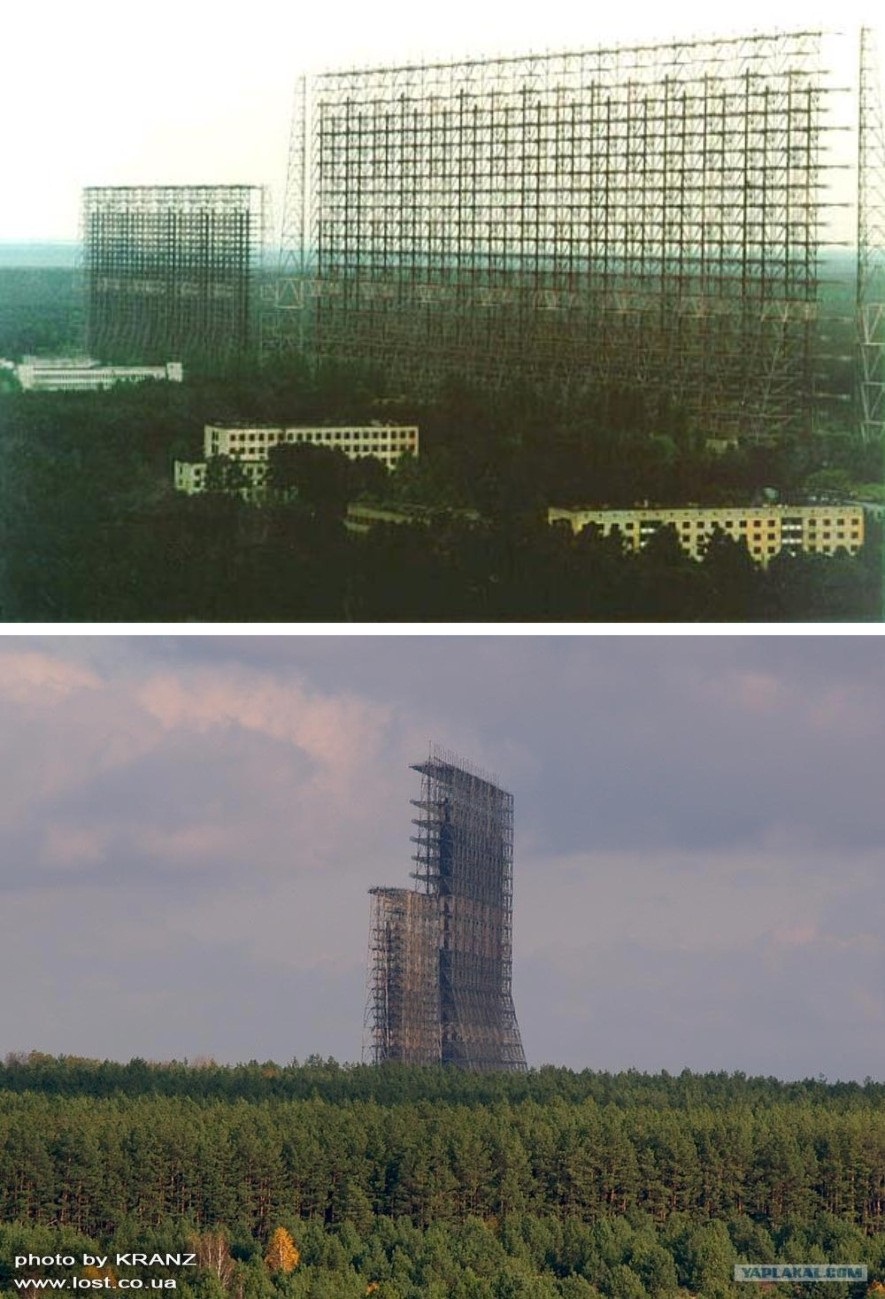

Антенны под Любечем были хорошо видны с крыш 9-ти этажных зданий города Славутича. От Чернобыльской атомной станции к ЗГРЛС провели линию электропередач. Энергия подавалась и от ЛЭП, шедшей со стороны Киева. Мощность передатчиков в Любеч-1 — до 8 МегаВатт импульсная (до 400 КилоВатт в пересчете на среднюю для синусоидального источника). Из-за такой огромной мощности, некоторые работники в Любече даже фиксировали стук дятла без дополнительных приборов, собственными органами осязания.

По технологии содержания АФУ, положена была покраска изделия раз в 5 лет в чередующиеся полоски красного и белого цвета. Первая покраска была осуществлена альпинистами летом 1980 года. Конструкции АФУ были изготовлены на ГОМСЕЛЬМАШЕ из высоколегированной стали и там же оцинкованы. Монтаж башни в Любеч-1 вело СМУ — 168 «Радиостроя” с использованием монтажного крана, высотой под 200 метров со скоростным лифтом.

Передающая аппаратура собиралась на Днепропетровском машиностроительном заводе и состояла из 26 передатчиков, размер каждого был с двухэтажный дом.

На расстоянии около 2-х километров западнее от больших антенн Чернобыля-2 была конструкция антенн диаметром 300 метров и высотой 10 м — два концентрических круга с одноэтажным зданием в центре (240 вертикальных объемных вибраторов — 2 круга по 120 вибраторов — внутренний и внешний и между ними экран). Между селом Корогод и городком Чернобыль-2, туда идет бетонка. Поворот перед большими антеннами налево (направо-Чернобыль-2).

Это так называемая СОТ (система определения трассы) — станция возвратно-наклонного зондирования ионосферы для определения МПЧ. Кольцевая решетка, позволяла определить направление прихода ЭМ волны и качество распространения. Но свое предназначение она не выполняла, а использовалась периодически для проведения всевозможных эксперементов, например, пассивной радиолокации в диапазоне КВ.

Между кругом и антеной Чернобыль-2 еще был объект ЦКС (центр космической связи).

Объект «Чернобыль-2″ как часть системы противоракетной и противокосмической обороны войск ПВО был задуман для обнаружения ядерного нападения на СССР в первые две–три минуты после запуска баллистических ракет. От Америки до Союза ракеты летели бы 25–30 минут, и можно было успеть принять контрмеры. С помощью коротких радиоволн, способных распространяться на тысячи километров, планировалось постоянно сканировать территорию Соединенных Штатов. Передатчик, расположенный в 60 километрах от антенны под Чернобылем, в Черниговской области, должен был посылать мощные импульсы, которые через Северную Европу и Гренландию доходили до США и возвращались обратно. Их улавливали антенной «Чернобыль-2″, и обрабатывали с помощью компьютеров.

Пишут, что в начале 1986 года узел Ч-2 обнаружил и старт, и взрыв челнока «Челленджер», запущенного с западного полигона США на расстоянии 9000 км от ЗГРЛ. Если только на станции информацию о пуске не получили из сообщений по телевидению. Шаттл взорвался 28 января 1986 г. на 73 секунде после старта. Эффективной отражающей поверхности в этом случае, было мало. Однако, в этот период устанавливалось новое оборудование. За это дежурство расчет получил оценку 5.

После катастрофы.

После катастрофы на Чернобыльской АЭС (апрель 1986 года) узел Любеч-1, оказавшийся в 30 км зоне отчуждения, был законсервирован, а в 1987 году было принято решение о его закрытии.

Около 11 часов утра 26 апреля 2006 г. командир комплекса Владимир Мусиец распорядился отключить объект — система вентиляции засасывала вместе с воздухом радиацию. Гражданское население городка Чернобыль-2 эвакуировали в тот же день, что и Припяти…После аварии на ЧАЭС «Чернобыль-2″ ни разу не работал. Хотя о его закрытии заговорили только через полтора года после. Первую попытку дезактивации предприняли в начале июня 1986 года. Тогда бригада химзащиты, прибывшая из Ленинградского военного округа, три дня мыла объект и городок, снимала сильно загрязненный дерн. Но вскоре уровень радиации восстановился. Позже ставился вопрос о строительстве жилья в новом городке энергетиков Славутиче, чтобы персонал мог работать вахтовым методом. В течение 1986–1987 годов работики станции своими силами неоднократно пытались провести дезактивацию. Территория была чуть ли не вылизана, но это не помогало. В дальнейшем, часть оборудования была вывезена/уничтожена самими военными, остальное растащили на драгметаллы в первые же годы после аварии «собирателями”, некоторые, выдавали себя за ликвидаторов и с поддельными документами и набором инструментов пробирались в зону и доламывали аппаратуру Ч-2.

Антенну в Любеч-1 демонтировали где-то в районе 1998-2005 годов. Большую часть опор растащили на металл. Несколько штук удалось сохранить, одна из них смонтирована в Днепропетровске, вторая вероятно в Измиле, в качестве телевизионной башни, в несколько усеченном виде, на 15 метров ниже.

5Н32 — загоризонтная радиолокационная станция (ЗГРЛС) «Дуга»

Опытная сокращённая ЗГРЛС 5Н77 «Дуга́-2».
Построен один опытный сокращённый образец. На нём велись исследования и испытания для боевых ЗГРЛС 5Н32 «Дуга».

Опытный радиолокационный узел (опытный РЛУ), с. Калиновка, г. Николаев:
— Радиопередающий центр опытного РЛУ с ЗГРЛС 5Н77 «Дуга́-2» — п. Луч,
— Радиоприёмный центр опытного РЛУ с ЗГРЛС 5Н77 «Дуга́-2» — с. Калиновка, г. Николаев,

Боевая ЗГРЛС 5Н32 «Дуга».
Всего было построено два Радиолокационных узла (РЛУ): № 1 (около г. Чернобыля), № 2 (около г. Комсомольска-на-Амуре).

РЛУ № 1, г. Чернобыль-2:
— Радиопередающий центр РЛУ № 1 с ЗГРЛС 5Н32 «Дуга» — г. Любеч-1,
— Радиоприёмный центр РЛУ № 1 с ЗГРЛС 5Н32 «Дуга» — г. Чернобыль-2,

РЛУ № 2, п. Большая Картель, г. Комсомольск-на-Амуре:
— Радиопередающий центр РЛУ № 2 с ЗГРЛС 5Н32 «Дуга» — п. Лиан,
— Радиоприёмный центр РЛУ № 2 с ЗГРЛС 5Н32 «Дуга» — п. Большая Картель.
