Как установить рацию на автомобиль?

О том, как установить рацию на автомобиль, часто спрашивают не только дальнобойщики, но и владельцы транспортных средств меньшего размера  — небольших грузовиков, микроавтобусов и т.д. Портативное переговорное устройство на борту действительно может оказаться очень полезным – особенно, если машина выполняет дальние рейсы.

Чтобы самостоятельно установить рацию на автомобиль, нужно обладать достаточно специфичными навыками. Так что рядовым автовладельцам приходится либо внимательно изучать рекомендации по монтажу, либо доверять установку профессионалам. Но в любом случае ознакомиться с методикой подбора и установки автомобильной радиостанции как минимум желательно!

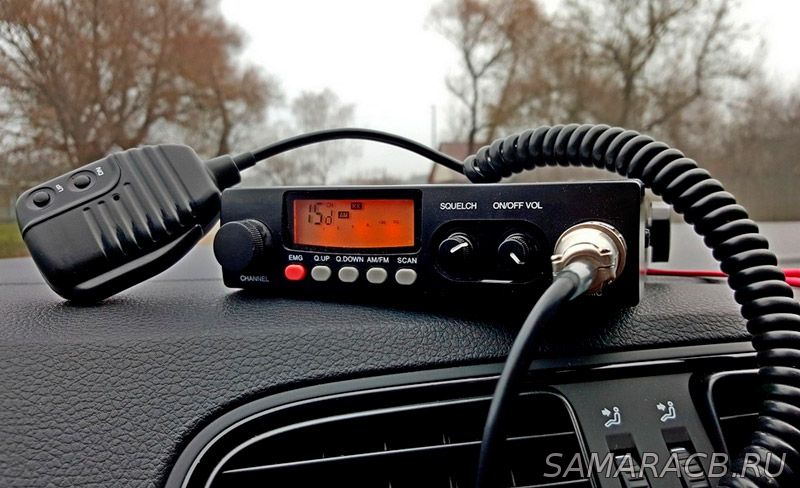

Выбор рации для грузового автомобиля

Перед тем как установить рацию в машину, нужно выбрать модель переговорного устройства для автомобиля. На этом этапе особых сложностей не возникает:

• Ассортимент таких изделий обширен, потому выбрать рацию можно без труда;
• Сегодня существует де-факто стандарт таких устройств, и более 90% раций на рынке соответствуют требованиям по совместимости и мощности.

Какие же радиостанции используются для оборудования частных средств?

• Практически все автомобилисты для переговоров в эфире используют радиосвязь стандарта Си-Би (CB или Citizen Band — гражданский диапазон);
• Переговоры с другими машинами и стационарными объектами ведутся на частоте в 27 МГц (каналы C15EA для модуляции АМ и C15E  -для модуляции FM).  Режим амплитудной модуляции (АМ) пока рассматривается как основной. Но сегодня все больше водителей переходят на FM-модуляцию  — в первую очередь из-за лучшего качества звука и более эффективной связи в условиях города (9FM в Самаре);
• Мощность радиостанции напрямую определяет максимальную дальность связи и ее качество. При этом нужно иметь в виду: рации мощностью до 10Вт не требуют регистрации в госорганах. Это упрощает процесс оборудования рацией грузовика;
• Полезная функция автомобильной рации – система подавления шумов. Ее использование позволяет значительно улучшить качество звука даже при не самом лучшем приеме.

Выбирая рацию на КАМАЗ или другой грузовик, стоит обратить внимание и на расположение органов управления. Они могут размещаться:

• На корпусе рации;
• На выносной панели;
• На тангенте.

Здесь нужно заранее продумать, как будет удобнее пользоваться рацией  — нажимая кнопки на корпусе устройства, или же управляя приемником с помощью тангенты, которую вы будете держать в руке.

Как правильно установить рацию на автомобиль?

При наличии навыков и достаточно простого оборудования установить рацию на грузовой автомобиль можно и своими руками. Процесс монтажа можно условно разделить на несколько этапов:

• Выбор места для размещения радиопередатчика;
• Установка самой рации и подключение ее к системе питания;
• Установка и подключение антенны;
• Настройка антенны и проверка работоспособности рации.

На каждом из этапов есть свои тонкости и нюансы, которые нужно учитывать.

Выбор места

Первое, что нужно решить – куда именно будет установлена рация. Ниша или другое место монтажа должны соответствовать таким требованиям:

1. Устройство должно быть под рукой, но при этом не мешать управлению автомобилем и не перекрывать обзор;
2. Должна обеспечиваться возможность подключения к бортовой сети;
3. Воздушный поток от печки, автономного обогревателя или кондиционера не должен попадать на устройство.

При монтаже в легковом автомобиле рация обычно ставится либо сбоку от водительского сидения (в специальном кармане), либо возле переднего пассажирского сидения.

При установке на Газель или микроавтобус устройство может размещаться на приборной панели или на месте бардачка.

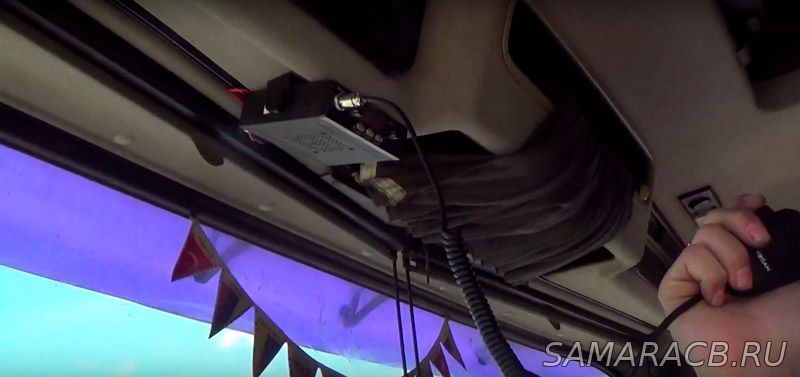

В грузовиках рации чаще всего ставят в верхней части кабины – а тангенту размещают на специальном кронштейне в пределах прямой досягаемости для водителя.

Подключение рации к бортовой сети

После выбора места установка радиостанции на автомобиль предполагает подключение питания. В принципе, здесь достаточно следовать рекомендациям производителя, изложенным в инструкции. Но стоит прислушаться и к советам опытных специалистов:

• Большая часть раций рассчитана на работу с напряжением в 12В. Питание для рации обычно берется от клемм аккумулятора. Также допускается «плюс» брать от аккумулятора, а «минус» — с кузова автомобиля (идеально подойдет винт или болт);
• Провод, обеспечивающий подключение к плюсовой клемме, защищается предохранителем;
• Если возникает необходимость наращивания длины проводов, желательно не использовать скрутки. Провода соединяются пайкой и затем изолируются термоусадочными трубками;
• В идеале проводники желательно прокладывать в пластиковом гофрированном кабель-канале;
• В салоне желательно установить выключатель питания рации, рассчитанный на ток от 20 А.

Важно! Если рация используется довольно редко, то для обеспечения питания можно использовать разъем прикуривателя. При умелой модификации устройства такое подключение вполне функционально и безопасно!

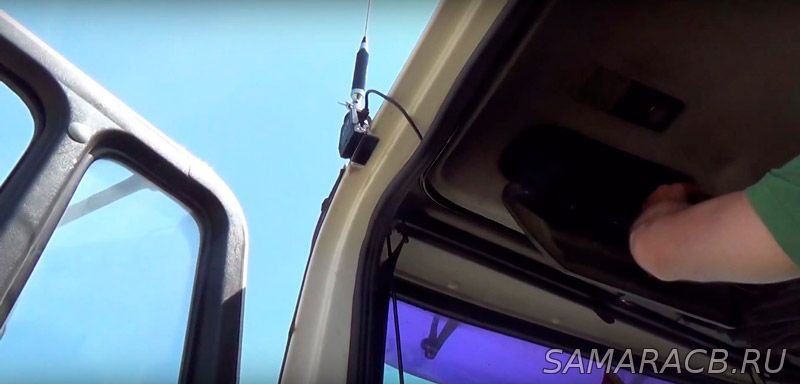

Установка и подключение антенны

Антенны для автомобильных радиостанций бывают двух видов – врезные и магнитные:

1. Первые отличаются большей эффективностью, но ставить их сложнее;
2. Антенны на магнитном основании закрепляются проще, но КПД у них ниже.

Любая антенна должна контактировать с металлом кузова. Если же устройство монтируется на специальном кронштейне, то место контакта желательно защитить от коррозии путем нанесения специального состава.

При прокладке антенного кабеля обычно действуют по такому алгоритму:

• Кабель (его длина составляет от 3,5 до 5-5,5м) нежелательно ни наращивать, ни укорачивать – это отрицательно сказывается на качестве связи;
• При прокладке кабель размещаем таким образом, чтобы избежать сильных изгибов и заломов. Тем более не стоит сматывать излишек антенного кабеля в бухту;
• Прокладывается кабель от антенны под обшивкой, фиксируя к несущим поверхностям полимерными стяжками. Закреплять кабель на жгутах проводки не рекомендуется – это приведет к увеличению числа помех.

Настройка антенны

Для правильной настройки антенны используется специальный прибор — КСВ-метр:

• КСВ-метр подключаем к рации (разъем RTX) и к антенне (ANT);
• Выставляем на КСВ-метре переключатели в положение SWR и FWD;
• Включаем рацию на передачу и при зажатой тангенте с помощью регулятора CAL выставляем значение SWR на 10;
• Переводим переключатель КСВ-метра в положение REF и снова зажимаем клавишу тангенты. Если SWR равен 1 – все в порядке, если значение превышает 1,5 – нужна настройка.

В процессе настройки изменяем длину штыря антенны, после чего снова повторяем описанные выше операции. Так делаем до тех пор, пока SWR при контрольном замере не будет максимально близок к 1.

Эксплуатация рации в машине

Несмотря на то, что современные модели переговорных устройств отличаются достаточно высокой надежностью, риск их выхода из строя остается. Чаще всего проблемы возникают при неправильном использовании рации.

Чтобы избежать таких проблем, нужно следовать рекомендациям по эксплуатации подобных приборов:

• При подключении обязательно соблюдайте полярность напряжения;
• Не подавайте на трансивер напряжение более 14,5В;
• Избегайте включения радиостанции без антенны;
• В процессе эксплуатации старайтесь не подвергать устройство механическим нагрузкам (ударам, толчкам), а также обеспечьте защиту от влаги и воздействия агрессивных сред.

Кроме того, если вы не обладаете достаточной квалификацией, не стоит вскрывать корпус радиостанции, а также вносить конструктивные изменения в схему прибора. Это также может привести либо к выходу рации из строя, либо к уменьшению ее рабочего ресурса.

Установка рации на автомобиль

Оценивая сложность предстоящей задачи, многие решают не устанавливать рацию на авто самостоятельно, а доверить решения этой задачи профессионалам. У такого подхода есть ряд преимуществ:

• Вы можете получить консультацию специалиста по подбору оптимальной модели рации именно для вашего транспортного средства;
• Рация будет профессионально установлена и подключена к бортовой сети в выбранном месте. При этом все риски по подключению возьмут на себя сотрудники компании-установщика;
• Квалифицированные специалисты выполнят настройку прибора, обеспечив стабильность и высокое качество связи.

Такая услуга как установка рации на автомобиль в Санкт-Петербурге не потребует от вас слишком больших финансовых вложений. Стоимость монтажа составляет от 500 до 2,5 тыс. рублей в зависимости от перечня работ. Так что обратившись в нашу компанию, вы не только гарантируете идеальную работоспособность переговорного устройства, но и получите возможность для экономии.
