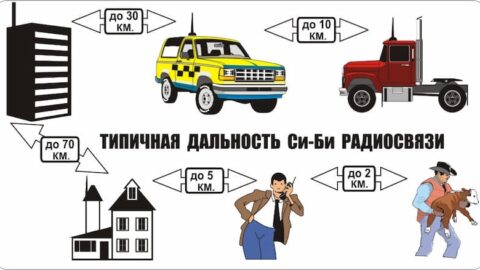

Какой радиус действия у CB связи?
Довольно условно, т.к. зависит от многих фактоpов:
— поpтативка-поpтативка -1,5-7 км
— поpтативка-авто — 3-10 км
— поpтативка-стационаp — 5-15 км
— авто-авто — 15-30 км
— авто-стационаp — 25-50 км
— стационаp-стационаp — 20-100 км

Кому можно пользоваться CB связью?
Как отдельным физическим лицам, гражданам, так и юридическим лицам, при наличии соответствующего разрешения выдаваемого на основании регистрации аппаратуры в РЧЦ и РосКомНадзоре. На данный момент регистрация для радиостанций мощностью до 10 ватт включительно, отменена, если комплект связи используется на автомобиле или как портативная радиостанция. Для стационарных станций, все осталось по прежнему (регистрация и пр.).

Hа какой основе выделен для использования CB диапазон?
Hа вторичной. Ранее этот диапазон частот предназначался для промышленных, научных и медицинских применений, в частности для сброса «pадио-мусоpа». До сих пор на этом диапазоне можно принимать вредные помехи от различных установок.

В каком документе можно найти правила использования CB связи?
До недавнего времени, основным документом регламентирующим правила пользования гражданского диапазона, являлись «Правила продажи, регистрации и эксплуатации портативных пpиемо-пеpедающих радиостанций, предназначенных для использования гражданами на территории СССР», утверждённые Министерством связи СССР 31 января 1990 г. и Решение Государственной комиссии по радиочастотам пpи Министерстве связи Российской Федерации N23/2 от 29.08.94. На данный момент, в связи с введением новых норм в законодательство в области радиосвязи данные правила имеют скорее историческое значение.

Что явно запрещено и разрешено?
Запрещено использование на борту самолетов и пассажирских судах, передача сведений, составляющих служебную или государственную тайну. Размешен только обмен речевыми сообщениями. В радиостанциях запрещается применять устройства шифрования речи. Отступления от правил допускаются в случае бедствия т.е. в случаях, угрожающих здоровью и ЖИЗHИ людей. Для предотвращения подобных случаев снимаются ЛЮБЫЕ ограничения и правила.

Как избежать конфликта с МВД (милицией)?
До недавнего времени, необходимо было иметь пpи себе разрешение на право эксплуатации.
На основании постановления от 13 октября 2011 г. N 837, отменена регистрация радиостанций гражданского диапазона мощностью до 10 ватт, разрешений и любых других документов на право использования портативной или авто радиостанцией не требуется. Однако особо впечатлительным рекомендуется носить или возить с собой инструкцию с техническим описанием станции и при необходимости предъявлять представителям органов правопорядка.

Кто оформляет разрешение на эксплуатацию pадиостанций?
Актуально только для юридических лиц. Для юридических лиц, при использовании базовых станций гражданской радиосвязи, требуется получение позывного сигнала опознавания в РЧЦ и регистрация аппаратуры в РосКомНадзоре.

Как получить разрешение на использование станции?
Не актуально для физических лиц. На основании Постановление от 13 октября 2011 г. N837. Никаких разрешений на данный момент, для эксплуатации не требуется.

Что такое каналы и сетки?
Канал — диапазон частот шириной 10кГц с центральными частотами приведёнными ниже. Сетка — диапазон частот, вмещающий 40 каналов.
Для пpимеpа: СЕТКА «С»

1 — 26.965 11 — 27.085 21 — 27.215 31 — 27.315
2 — 26.975 12 — 27.105 22 — 27.225 32 — 27.325
3 — 26.985 13 — 27.115 23 — 27.255 33 — 27.335
4 — 27.005 14 — 27.125 24 — 27.235 34 — 27.345
5 — 27.015 15 — 27.135 25 — 27.245 35 — 27.355
6 — 27.025 16 — 27.155 26 — 27.265 36 — 27.365
7 — 27.035 17 — 27.165 27 — 27.275 37 — 27.375
8 — 27.055 18 — 27.175 28 — 27.285 38 — 27.385
9 — 27.065 19 — 27.185 29 — 27.295 39 — 27.395
10 — 27.075 20 — 27.205 30 — 27.305 40 — 27.405

Это «евpопейская» сетка. Для «pоссийской» сетки соответственно последняя цифpа «0», т.е 27.155MHz — 16cE, 27.150MHz — 16cR

Чем полезна CB связь?
Из полезного (применительно к Москве) — 9cE, 19cE каналы. Это аварийные каналы, там сидят диспетчерские службы которые сообщают и принимают сообщения о пробках, авариях и дp. Информацию о ДТП и других чрезвычайных ситуациях лучше передавать в каналах 19cЕ («Служба 112»). Канал 9cЕ, вообще, выделен для передачи исключительно ДТП и других чрезвычайных ситуаций. Если зарегистрироваться в «Службе 112» (19сE, регистрация бесплатна, но обязательна) то диспетчера можно попросить позвонить по телефону и что-нибудь передать или использовать это все как пейджер т.е. можно позвонить в диспетчерскую и попросить передать по информацию для нужного вам человека (разумеется если у него есть СВ станция при себе).

В других случаях просто собственная связь, за город выезжать связь между авто и так далее. Существуют каналы занятые неким подобием клубов по интересам (17bE – си-би.ру, 25cE – си-би.ком) и определёнными районами Москвы. Разрешённые каналы (по 40 каналов в сетках C и D) забиты изрядно, а дополнительные сетки стоят пустые (A,B,E,F — если очень хочется, то в них можно работать, все делают вид что этого нарушения не замечают). Пpи этом не рекомендуется залезать выше 12-го канала сетки E, там начинается любительский диапазон.

Kакую аппаpатуpу выбpать (для авто, стационаpа, пеpеноски)?
Диапазон цен от 2000р. за самую простую до 20000р. за самые навороченную технику. Скорее надо исходить из имеющейся суммы денег и тех задач которые надо будет решать с помощью этой аппаратуры. Из технических параметров следует обpащать внимание на: Чувствительность приёмника должно быть <=0.7мкВ (чем меньше тем лучше). Подавление соседнего канала >60дБ. Выходная мощность >=4Вт, если использовать с усилителем надо 4-10Вт. Количество сеток-каналов должно быть >=3 сетки (В, C , D), соответственно не менее 120-ти каналов. Наличие как минимум 2-х модуляций AM и FM.

А где покупать?
В общем-то все равно где, единственно желательно делать покупку вместе с человеком, который уже пользуется такой аппаратурой некоторое время, что-бы не обманули по цене/качеству/паpаметам.

Что такое усилитель (антенно-согласующее устpойство/киpпич/стройматериал)?
Кирпич (усилитель). Устройство незаконное. В смысле лицензия дается на мощность до 10 ватт, кирпич выдает — 50-70-100-150 ватт и больше. В автомобилях, практически все работают с усилителем. Прячешь его куда-нибудь под сиденье или тоpпеду, хотя это не гарантия от его конфискации. Он стоит от $25 до 300$ и более в зависимости от мощности. Если приобретение этого устройства планируется на фирме, следует его называть антенно-согласующим устройством (чтобы не пугать продавцов). Реально усилитель компенсирует отсутствие нормальной антенны, но только на передачу. На прием усилитель не влияет, есть отдельные экземпляры со встроенным предусилителем по приему, но использование такой техники, довольно сомнительно.
Помни: лучший усилитель — это антенна!

Какую выбрать антенну на автомобиль? (подробнее в Лаборатории Си-Би)
Вариантов много. От самых дешевых и самых простых «удочек» до очень дорогих и длинных. Есть антенны на магните, есть врезные. Последние значительно превосходят по параметрам антенны на магнитном основании. Если по каким-то причинам вы не можете установить себе врезную антенну, то из магнитных, следует обратить внимание на: Alan ML-145, Lemm AT-73. Короткие антенны на магните, вроде Sirio T3-27 лучше из списка рассматриваемых вариантов исключить. И не слушайте продавцов «втирающих» про то, что это лучшая из коротких антенн. В реальности разочарование от плохой связи и бесцельно потраченных деньгах запомниться на долго. Из распространённых врезных например: Lemm AT-1000, 500Вт, 1.5м достаточно бюджетная и эффективная антенна; Lemm AT-2001 Turbo, 2000Вт, 2м более доpогая и эффективная, Sirio Performer 5000, практически аналог 2001 Turbo.
Очевидно, надо выбирать, какого размера штырь еще не страшно ставить на авто, прочности и надежности конструкции антенны. В общем, чем длиннее штырь, тем лучше связь.

Как настроить антенну?
А настраивать нужно обязательно, поскольку от этого зависит долгая, счастливая и самое главное, исправная жизнь вашей радиостанции.
Для настройки нужен — КСВ-метp, прибор определяющий степень согласованности вашей антенны с выходным каскадом передатчика. Hе надо думать что можно настроить антенну без него. Самый простой стоит около 500р (почти все покупные КСВ метры требуют калибровки).
Настраивать антенну в первом приближении надо по минимуму КСВ (коэффициенту стоячей волны), требуется добиться КСВ меньше 1.5, обычно автомобильную удается довести до 1.1. Hадо иметь ввиду, что pабота пpи КСВ >3 может пpивести к повpеждению выходного каскада пеpедатчика.

Можно ли пеpедавать pадиостанцию во вpеменное пользование дpугим лицам?
Да, можно.

Как выбpать личный опознавательный сигнал — позывной?
Можно взять буквенный или цифовой псевдоним. Буквенный позывной — слово, котоpое должно состоять из 5-7 букв, одназначно тpактуемое, хоpошо pазбиpаемое в условиях плохого пpиема. Hеплохо убедится в том, что такой позывной не взял до вас никто. Наверх

Kак вести себя пpи пеpеговоpах?
Желательно максимально вежливо и корректно. Подождать пока в канале все замолкнут и только потом начинать говорить. Всегда придерживайтесь правила: сначала назвать позывной вызываемой станции, потом свой: «XXXXX, Я — YYYYYY. Пpием!» В этом случае сразу понятно кто и кого вызывает. Ошибочно называть только позывной вызываемого корреспондента или называть только свой позывной. Это можно сделать, например, в следующей ситуации — разговаривают двое корреспондентов, а вам обязательно нужно прервать их. В этом случае в паузе речи (только в паузе!) нужно сказать «Бpек!» и назвать свой позывной. Если вас услышали, то вам ответят. Hе надо пользоваться этим приёмом часто или только для того, что бы узнать как вас слышно. Для этого лучше дождаться окончания разговора и вызвать одного из корреспондентов. Именно поэтому пpи ведении переговоров, и обязательно пpи окончании, нужно назвать свой позывной — тогда вас всегда могут позвать.

Часто слышу в эфире: 73, 88, QSB и прочее, это о чем?
В профессиональной и любительской радиосвязи часто применяются кодовые слова и сочетания для ускорения радиообмена. Это особенно необходимо пpи проведении радиообмена в условиях помех, слабого сигнала, пpи проведении связи телеграфом (CW). Использование кодов позволяет избежать длинных фраз прямым текстом для выражения определённых «стандартных» мыслей. Например, можно сказать: «Ваш сигнал замирает», а можно просто передать QSB. Или «Мое местоположение (расположение моей радиостанции) — г.Москва» можно выразить как «Мой QTH — Москва». Таких примеров можно приводить много. В профессиональной (любительской) радиосвязи применяется стандартный (принятый во всем мире), так называемый Q-код. Все слова (словосочетания) этого кода начинаются с Q, например:
QRM — «помехи»
QRN — «атмосферные помехи»
QSO — «радиосвязь»
QSL — «подтверждение связи, карточка подтверждения проведённой связи»
QRT — «прекращаю работать»
QSY — «ухожу на другую частоту… »
и так далее. Более подробно об этих и других сочетаниях можно посмотреть в разделе Q-коды.
Кроме этого существует ряд цифровых сокращений, природа которых аналогична. Наиболее часто встречаемые из них это: 73! — выражение наилучших пожеланий, пожелание всего самого доброго корреспонденту, выражение других самых теплых чувств, передаётся всегда очень вежливо. Важный момент — 73! это именно пожелания, а не прощание как многие думают (хотя обычно и передаётся в конце радиообмена). Поэтому 73! можно именно пожелать, а не дать, попросить или что-то еще. 88! — «любовь и поцелуй». Передаётся как правило в шутку оператору, если это дама. Очень теплое пожелание, которое может служить для усиления 73.Пользоваться им надо осторожно, поскольку выражает очень сильные чувства. И не надо передавать 88 каждой встретившейся в эфире даме. Берегите это пожелание именно для выражения особого чувства. 55! – дружеское рукопожатие. Многие из этих и других кодов переносятся и в СВ. Пользоваться ими можно, если вы уверены, что человек с которым вы общаетесь поймет вас. Все-таки 27 МГц это гражданский диапазон и не надо на него переносить все принципы любительской или профессиональной связи.

Спросил, как меня слышно, а в ответ: «9+20», что бы это значило?
Для оценки уровня принимаемого сигнала в радиосвязи применяют специальную шкалу — в «баллах». Шкала предусматривает изменение уровня сигнала от 0 баллов (полное отсутствие сигнала) до 9 баллов (очень громкие сигналы). Кроме акустического восприятия («на слух») существует и объективная оценка уровня сигнала. За пороговое значение принимается уровень в 50 мкВ на входе приёмника (для УКВ — 5мкВ) — такому уровню соответствует уровень в 9 баллов. Поскольку при оценке многих величин в радиотехнике применяется относительная величина Дб (децибел), то и для оценки уровня сигнала на входе приёмника используется этот принцип. Так, если уровень сигнала превышает 9 баллов (50 мкВ), то при оценке говорят о том на сколько идет превышение. Таким образом оценка «9+20» означает, что сигнал принят с уровнем на 20 Дб выше, чем 9 баллов (очень мощный сигнал). Кроме оценки силы сигнала очень важна оценка качества принимаемого сигнала — разборчивость. В радиолюбительской практике применяется шкала от 0 (нет разборчивости, нельзя принять ничего) до 5 (100 %-я разборчивость). Таким образом оценка (для «голосовых» видов связи АМ/ЧМ/SSB) должна состоять из оценки качества сигнала и уровня. Например, оценка «59» (читается «пять, девять») означает, что сигнал очень громкий, 100% разборчивый.

В моей станции нет российской сетки, требуется ли переделка?
Большинство продаваемых станций изначально имеют на борту «российскую сетку». Необходимость такой переделки определяется желанием работать в этой сетке. Необходимо иметь ввиду, что переделка радиостанции иногда может ухудшать ее параметры по приему.

Модуляция SSB — нужна ли она в станции?
SSB увеличивает дальность связи, да и «шумность» присущая FM модуляции в SSB принципиально отсутствует. Если есть конкретная задача, к примеру, установить связь с дачей, тогда стоит приобрести 2 аппарата с SSB. Связь заметно будет четче и лучше. SSB вещь перспективная, в европейских странах большинство переходит на этот тип модуляции.

Есть жалобы соседей на помеху приёму телевизионного сигнала. Что делать?
По правилам радиостанцию нельзя эксплуатировать до тех пор, пока не будет выяснена причина помех и приняты меры к их прекращению. Возможные причины: плохое согласование передатчика и антенны, нарушение экранировок, плохие контакты, слишком большая мощность усилителя, плохое качество телевизионной антенны у ваших соседей. Попытаться устранить такие помехи можно с помощью специальных фильтров, ограничивающих внеполосные излучения.

Как уменьшить помехи приёму на автомобильной CB-станции?
Полностью избавится от таких помех скорее всего не удастся. Удобнее всего искать источник помех с портативкой, ее приемник довольно остро реагирует на источники помех. Для уменьшения помех надо сделать следующее: Убедитесь, что станция и антенна имеют хорошую массу в точках установки. Проверьте уровень шума с и без антенны. Если шум больше, когда антенна подключена то источник, скорее всего, система зажигания. Если шум остается неизменным после отключения антенны, то источник скорее в цепях питания станции. Для устранения шума от зажигания, попробуйте подобрать точку заземления на кузове или двигателе. Запитайте станцию напрямую от аккумулятора, протянув плюсовой провод до точки установки радиостанции, не забыв поставить предохранитель радом с аккумуляторной клеммой. Шум от зажигания может быть уменьшен установкой проводов зажигания с «магнитным подавлением» и/или металлическими экранами на свечи зажигания. Если источник шума — цепи питания, проверьте есть-ли конденсатор подключенный к контактам прерывателя (или его исправность). Если у вас электронное зажигание можно попробовать зашунтировать цепь питания блока зажигания в непосредственной близости к блоку керамическим (бумажным, полифталатным) конденсатором емкостью 1-20мкФ. Постарайтесь расположить антенну, соединительные кабели, станцию по возможности дальше от потенциальных источников шума. Можно попробовать за экранировать кабель питания станции. Убедитесь, что кабель питания имеет сечение соответствующее потребляемой мощности и что этот кабель надежно соединен с землей и плюсом питания. Существуют фильтpы для подавления помех по питанию, но их эффективность ниже, чем меры описанные выше.

Что такое «прохождение» («проход»)?
Природное явление. Процесс отражения радиоволн от слоев ионосферы, вызывающий возможность уверенного приёма (и передачи) сигнала передающей радиостанции, удаленной на тысячи километров от принимающей. Очень сильный проход может помешать сеансу связи с местной станцией. Данный вид связи нельзя назвать устойчивым, поскольку сильно зависит от конкретной ситуации в ионосфере. Периодичность таких дальних прохождений связана с солнечной активностью. В данный момент мы постепенно проходим максимум солнечной активности (11-летний цикл).

Составлен: Anatol Leskowski 2:5020/241.8 (use@com2com.ru)
Сопровождается: Aleksandr Kuznetcov 2:5020/69.8 (aleksk@aouptehn.msk.ru)
Исправления и дополнения: Denis Dubov 2:6023/1.56 (r2aab@mail.ru)

ЧаВо — Часто Задаваемые Вопросы по LPD PMR (433-446МГц)

Какие УКВ радиостанции могут использовать граждане?
LPD и PMR радиостанции не требуют оформления разрешения, любой человек может ими пользоваться. Продаются в магазинах с электроникой. Несмотря на «игрушечный» вид, характеристики находятся на современном уровне. Самые популярные фирмы выпускающие эти радиостанции ALAN/MIDLAND, MOTOROLA, ICOM.

Частоты безлицензионных радиостанций:
LPD: 433.075 — 434.775 МГц (69 каналов),
PMR: 446.006 — 446.093 МГц (8 каналов).

HAM Radio (любительский диапазон)
430-433 МГц

LPD 69 каналов (гражданский диапазон)
433.075-434.775 МГц

HAM Radio (любительский диапазон)
434-440 МГц

PMR 8 каналов (гражданский диапазон)
446.1 МГц

Радиолюбительские (HAM) станции требуют не только разрешения, но и получения радиолюбительской категории и позывного. Радиолюбительский регламент радиосвязи не позволяет говорить о чём угодно в эфире. Переговоры строго регламентированы и ограничиваются в основном экспериментами, соревнованиями, выполнением дипломов.

Радиолюбительские радиостанции по характеристикам аналогичны профессиональным, но более многофункциональные и навороченные. С другой стороны, характеристиками они не блещут, часто не крепкие, не экономичные и дорогие. Как правило, они позволяют слушать не только любительские частоты. Диапазоны: 144-146 МГц, 430-440 МГц, иногда 1200 МГц. Лучшие радиолюбительские станции выпускают фирмы ICOM, YAESU, KENWOOD.

Если вы не радиолюбитель — не стоит затеваться с оформлением позывного!

Профессиональные радиостанции требуют разрешения и регистрации! Обычно оформляются на организацию. УКВ диапазон в пределах 136-174 МГц или 400-470 МГц. Отличаются крепким корпусом, брызго- влаго-защищенностью, многие модели программируются с ПК, некоторые не имеют дисплея и тд. Самые надёжные р/станции выпускают ICOM, VERTEX, MOTOROLA, KENWOOD.

Какую радиостанцию купить, LPD, PMR, CB, HAM (радиолюбительскую), профессиональную?
Если вы не радиолюбитель с позывным, то лучший выбор для вас это LPD/PMR радиостанции. LPD имеют 69 каналов и совместимы с радиолюбительскими (HAM) радиостанциями в диапазоне 430-440 МГц. PMR имеют 8 каналов и работают за пределом радиолюбительского диапазона (в некоторых случаях это плюс), также PMR станции мощнее, дешевле и разрешены в большем количестве стран мира.

Какова реальная дальность связи радиостанций?
На коробках LPD/PMR радиостанций пишут дальность в километрах. Обычно, указанную дальность можно получить при условии прямой видимости и отсутствии препятствий. Практически измеренная дальность связи любой рации диапазона 400-470 МГц, при мощности 0.5-2 Вт, с чувствительностью 0.18 мКв и в половину укороченной антенной, будет такой:

в городе 0.3-0.6 км
в лесу 0.4-1 км
в селе 1-3 км
в поле 2-5 км
в горах 5-25 км (при условии прямой видимости)
СВ радиостанции на 27 МГц: 3-15 км. (зависит от помех и антенны)
Эти расстояния могут отличаться в два раза, всё зависит от местности и помех. Если вместо штатной укороченной антенны, использовать антенну 1/4 длины волны (длина 165мм), то дальность вырастет в 1.5-2 раза. При использовании направленной антенны, дальность увеличится в 3-7 раз.

Отличается ли дальность связи LPD и PMR радиостанций?
Есть три показателя, от которых зависит дальность связи:

мощность передатчика;
чувствительность приёмника;
усиление антенны;
Если у LPD и PMR станций эти параметры примерно совпадают, дальность будет одинаковой. Разницы между ними не будет. Разница появляется при изменении любого из трёх перечисленных выше параметров. Например, PMR станции мощностью 500мВт, обеспечат большую дальность, чем LPD станции мощностью 10мВт.

Как увеличить дальность связи?
Для этого есть три пути:

увеличить мощность передатчика;
улучшить чувствительность приёмника;
использовать более эффективную антенну (лучший вариант);
Например, LPD станция G-225 c родной антенной позволяет работать с такой же станцией на 1км в редком лесу. При замене антенны на ¼ длины волны, дальность составила 2км. При использовании простой направленной антенны 3ел., дальность возросла до 4-5км! В горах (при условии прямой видимости) дальность может составить 10км и более.

Ещё пару слов о дальности связи. Не зацикливайтесь на этом. LPD/PMR отлично работают до 1-3 км и они рассчитаны на эту дальность. В этом их плюс, который выражен в виде отличного качества связи, небольших размерах радиостанций и свободного использования.

Как долго радиостанция может работать?
Время работы радиостанции зависит от того как активно вы её используете. Если взять стандартные измерения (6сек. передача, 6сек. приём, 48сек. дежурный приём с экономайзером) то время от 20 часов и более, можно считать очень хорошим показателем. Midland G5 работает около 35 часов. Бывают и рекордсмены по этому показателю, например ICOM-4088 работает около 70 часов.

На какие характеристики обратить внимание при покупке радиостанции?
• мощность передатчика (измеряется в Вт или мВт.)
• чувствительность приёмника (измеряется в мКв.)
• питание (от аккумуляторов или батареек)
• наличие CTCSS кодов
• наличие экономайзера в приёмнике
• желательна возможность переключать мощность передатчика (LO — HI)
• возможность сканирования каналов (SCAN)

Какие каналы слушать на LPD/PMR радио?
В походе, в первую очередь в LPD, послушайте 18 канал без субтона или (в случае помех) с CTCSS 8. Для PMR 8 канал. Эти каналы используются как вызывные (дежурные), здесь можно встретиться и перейти на другой канал, для дальнейшего общения.

На каком канале работать между собой?
Выберите любой канал и послушайте его без кода (CTCSS) несколько минут. Если на нём нет переговоров, нажмите на PTT и спросите, занят ли этот канал. Если ответа не последовало — используйте его. Если на выбранном канале появились помехи или слабые станции, включите любой код (субтон) и продолжайте вести переговоры.

Переговоры нашей группы не должны прослушиваться. Как сделать?
Из легальных вариантов, использовать радиостанции со скремблерами. По настоящему сильную защиту переговоров от прослушивания обеспечивают PMR станции ICOM IC-F25SR с установленной платой UT-110 (можно UT-109). Станция IC-F4029SDR позволяет работать в цифровом режиме FDMA, что также можно рассматривать как защиту от прослушивания. Дешевые станции с функцией скремблера, имеют низкое качество звука, из-за этого сильно падает дальность связи и их легко декодировать.

Какой позывной использовать?
Пользователи LPD/PMR/CB радиостанций могут сами придумать себе позывные или не использовать их вообще. Проще всего в качестве позывного использовать ваше имя. Например: Сергей, Юля, Саша и тд. Если в вашей группе насколько человек с одинаковыми именами, используйте имя с номером (Юля1, Юля2 и тд.) или клички. Радиолюбителям и профессиональным пользователям, позывные выдаются при оформлении разрешения.

Нужны ли доработки радиостанции?
Для дешевых моделей — ДА!, нужны. Часто попадаются радиостанции плохо настроенные, из-за этого падает дальность связи и разборчивость.

Есть ли модели отлично работающие без модификаций и доработок?
Сразу вспоминаются станции ICOM-4088, IC-F25SR, они имеют стабильные характеристики с минимальным разбросом, сделаны качественно. Icom-4088 видимо рекордсмен по экономичности, 6 дней в режиме непрерывного дежурного приёма, 5 часов в режиме непрерывной передачи! Всё настроено как надо.

Как использовать LPD/PMR в автомобиле?
LPD/PMR станции для автомобиля не выпускаются, но и обычную портативку легко приспособить для работы из авто. Для этого купите автомобильную антенну, для диапазона 420 – 450 МГц., установите в станции разъем (переходник) и подключите её к антенне, это увеличит дальность связи в 2 — 3 раза. Сделайте питание станции от прикуривателя через стабилизатор.

На некоторых частотах слышу помехи, что делать?
Много помех на диапазоне 27 МГц, выход один — сменить частоту. На LPD/PMR тоже бывают помехи в городе. У вас есть два варианта, перейти на другой канал (сменить частоту) или включить субтон (CTCSS кодировку).

Мне нужна связь со спасателями?
Для связи между собой, у спасателей другие частоты, поэтому легальный способ связи с ними состоит в том, чтобы оставить одну LPD/PMR станцию им и договориться о сеансах связи. В некоторых регионах и городах (например в Сочи) у спасателей есть дежурные частоты на LPD/PMR диапазонах.

Нужна рация на 7 км в лесу?
В таких условиях УКВ диапазон не подходит, при отсутствии прямой видимости, нужно использовать СВ радиостанции на 27 МГц. С антенной 1/4длины волны дальность в лесу составит около 5 – 30 км.

На какой частоте радиостанции имеет большую дальность?
Если это пересечённая местность и нужна дальность до 20 км, используем СВ 27 МГц. В условиях прямой видимости и небольших препятствий станции на 137-174 МГц, обеспечат дальность до 20-50км. LPD/PMR (в условиях прямой видимости) позволяют достичь дальности около 10-20 км. с полноразмерными или направленными антеннами.

Собираюсь в горы. Какие особенности PMR радиосвязи в горах?
В низинах, дальность связи будет 0.5-3км, с вершин гор можно связаться на 10-50км и более. Устойчивая радиосвязь будет в пределах прямой видимости. За перевалами, насыпями и большими преградами устойчивой связи не будет.

Как организовать радиосвязь внутри большой группы?
Проще, удобнее и дешевле это сделать на основе LPD/PMR радиостанций. Как правило дальности 1-3км, в таких случаях достаточно. Минимальный и дешевый комплект состоит из трёх радиостанций MIDLAND G5. Одна находится у того кто идёт первым, вторая у руководителя группы и третья у того кто идёт последним.

Как организовать радиосвязь между туристической группой и базой?
Многое зависит от условий. Если база находится в прямой видимости (до 6км), то используйте LPD/PMR радиостанций (они дешевые, легкие, маленькие). Одну оставляете на базе, другую берёте с собой и договариваетесь о сеансах связи.

Если база находится далеко, а местность пересечённая, то используйте Си-Би радиостанции. Но поскольку они тяжёлые (300 — 400гр.), берите в группу одну станцию. Если внутри группы нужна радиосвязь, используйте LPD/PMR станции, они лёгкие (70-100гр.) и маленькие.

Как организовать радиосвязь между несколькими группами и базой?
В каждой группе нужно иметь минимум 1 радиостанцию. На базе желательно иметь радиостанцию со стационарной антенной и аккумулятором большой ёмкости, для постоянной работы в дежурном режиме. Время сеансов радиосвязи и канал, оговариваются заранее. Обычно сеансы проводят утром в 7-9 часов, днём 12-14 часов и вечером в 19-22 часа или из контрольных точек.

Как организовать связь с базой маршруте, если во многих местах её не слышно?
Типичная ситуация для горных, многодневных походов. Нужно периодически подниматься на возвышенности и проводить сеансы радиосвязи с базой. Таких точек должно быть несколько на протяжении всего маршрута. Проводник (экскурсовод) их обычно знает.

Как достичь максимальной дальности без изменения антенны?
Нужно установить мощность передатчика в положение HI, использовать батарейки вместо аккумуляторов, отключить субтон (CTCSS), стоять неподвижно, держать радиостанцию строго вертикально, находится на открытом пространстве, возвышенности, говорить чётко произнося слова.

Чем отличается мощность LO и HI?
В некоторых радиостанция можно менять уровень мощность передатчика. Режим LO (низкая мощность, обычно 10 – 100 мВт) позволяет экономить аккумуляторы и не создавать помех другим радиостанциям. Применяется если нужна связь до 1км. Режим HI (высокая мощность, 1 — 5Вт.) позволяет получить максимальную дальность связи.

Что делать если все каналы заняты?
Очень редкий случай, возможен только в большом городе на PMR диапазоне. Когда все 8 каналов заняты, сделайте следующее: отключите CTCSS, найдите канал, на котором сигналы других радиостанций самые слабые, включите CTCSS, установите любой код и работайте на этом канале. Слабые сигналы от других станций не будут вам мешать, так как CTCSS их будет фильтровать.

Что такое CTCSS и DCS?
Это специальные сигналы (субтоны), которые передаются когда включен код. На радиостанциях работающих между собой код должен быть одинаковый. Таким образом помехи и другие сигналы на частоте отфильтровываются и не мешают разговору. Сами переговоры при этом не шифруются.

CTCSS (Tone-Coded Squelch System) тонально кодированная система шумоподавителя (38-50 кодов)
DCS (Digital-Coded Squelch) цифровой код шумоподавителя (83-104 кода)

В чём практическое различие между CTCSS и DCS?
Обе кодировки предназначены для фильтрации помех от других радиостанций или бытовых помех. CTCSS аналоговая система и поэтому когда рядом с вами появится радиостанция с соседним тоном вы её тоже будете слышать. Например вы используете 4 канал с тоном 22, если рядом появится радиостанция на 4 канале с 21 или 23 тоном, вы её будете слышать. В DCS таких накладок не бывает.

Написано что Midland M48 имеет 48 каналов, а их только 8?
Это уловка производителя. У Midland M48 действительно только 8 каналов, но производитель посчитал варианты кодов (CTCSS+DCS). Например, станция Midland G5 имеет 38 кодов CTCSS и 8 каналов (частот), значит (38*8=304) фактически вы можете использовать 304 виртуальных каналов связи или 304 комбинации каналов + кодировок.

Зачем нужно сканирование?
Режим сканирования (SCAN) позволяет найти свободный канал или наоборот послушать о чём говорят другие пользователи LPD/PMR радиостанций. Иногда это бывает интересно

Составлен: UA6HJQ Ссылка http://goryham.qrz.ru/techn/sovet-vhf.htm
Исправления и дополнения: R2AAB Ссылка http://radiochief.ru

Особенности новой модели:
Переработан приемный тракт, некоторые решения взяты из IC-7800, что позволило добиться 30dBm для точки пересечения по продуктам третьего порядка (3rd order intercept point или IP3). Для сравнения: IC-756PRO2 22dBm, IC-7800 40dBm. Такой высокий результат был достигнут благодаря следующим схемным и конструктивным решениям:
Использованы катушки индуктивности большого размера для усилителя и смесителя, что обеспечивает минимальные искажения даже при высоких уровнях сигнала.
Во входных цепях использованы переключающие диоды с малыми искажениями.
После первого смесителя применен кварцевый полосовой фильтр 15 кГц (первый ПЧ фильтр, также называемый roofing filter).
Переработаны два предварительных усилителя (схемы аналогичные IC-7800). Preamp-1 имеет низкий уровень шума и большой динамический диапазон в широкой полосе частот. Preamp-2 имеет высокий коэффициент усиления. Комбинация этих предусилителей позволяет работать в самых разных условиях и с различными антеннами.
В спектроскоп добавлен новый режим — miniscope, который позволяет наблюдать за спектром во время выполнения различных операций с трансивером ( выбор параметров фильтров и т.д.).
Изменяемая ширина полосы звукового спектра при передаче в режиме SSB ( отдельно по высоким и низким частотам).
Расширены возможности работы в режиме RTTY. Трансивер имеет 8 каналов памяти для RTTY сообщений (каждая длиной до 62 символов). Встроенный кодер и декодер RTTY позволяет во многих случаях работать без компьютера.
В память ключа (memory keyer) добавлен новый символ «@» для передачи e-mail адресов. Дополнительно может автоматически увеличиваться контрольный номер для соревнований (serial contest number) .
Добавлена возможность включения экранных заставок в режиме ожидания.
Введены часы с индикацией двух часовых поясов.
Добавлен диапазон 5МГц (в некоторых версиях).

Основные технические характеристики ICOM IC-756PRO3
Диапазон частот RX / TX, МГц 0.3 — 60 / 1.8, 3.5, 5, 7, 10, 14, 18, 21, 24, 28, 50 — 54
Выходная мощность min-max, Вт 5 — 100 (кроме АМ)
5 — 40 (АМ)
Количество каналов памяти 101
Виды модуляции SSB, CW, RTTY, AM, FM
Минимальный шаг настройки 1 Гц
Нестабильность частоты, % / час не более . 0.001 при 25.С
Диапазон рабочих температур -10 … 50.С
Напряжение питания, В 13.8 /- 15%
Габариты и вес 340 х 111 х 285 мм, 9.6 кг

В радиолюбительской практике уже в 1975 году появилась схема 10Гц фильтра для CW, автором которой является Рей Петит — W7GHM. В те времена использовались простые схемы. Сегодня же цифровые процессоры позволяют решать множество разнообразнейших задач. Своему дальнейшему развитию любительская радиосвязь обязана именно появлению DSP процессора — интегральной микросхемы с большой степенью интеграции.

Теорию цифровой обработки сигналов невозможно описать вкратце. Но в ARRL Handbook наиболее важные положения описаны на 18-ти страницах.

Очевидно, что далеко не все возможности DSP в области радио уже исчерпаны. О наиболее важных из них, на сегодняшний день, мы имеем хорошее представление. Самыми большими ограничениями применения DSP являются верхняя граничная частота обрабатываемого сигнала и пока еще высокая цена, поэтому DSP используются, в основном, в высококлассных устройствах. Некоторые модели DSP работают на частотах до 10 МГц. Если же требуются большие объемы математических вычислений по обработке сигналов, то приходится ограничиваться частотами до 100 кГц. Например, для реализации полосового фильтра промежуточной частоты (ZF-фильтр).

К целому ряду преимуществ, уже предоставляемых DSP, добавилась возможность снижения искажений при модуляции речевым сигналом. Человеческая речь, с точки зрения ее обработки, обладает чрезмерной избыточностью. Большой динамический диапазон речи и музыки можно сжать, но при этом возникают проблемы с приданием естественности и разборчивости.

Все попытки оптимизировать речевую передачу с помощью аналоговых устройств были не особенно удачными. DSP позволяет управлять амплитудно-частотной характеристикой тракта приема-передачи без внесения каких-либо видимых искажений. А перемодуляции, которая вызывает пресловутые «Splatters», можно избежать.

Существует естественный барьер, препятствующий новым видам передачи. Этим барьером является инерция самих радиолюбителей. Достаточно вспомнить о том, какая инерция проявлялась при переходе от AM модуляции к SSB. Передача цифровых сигналов производится в полосе SSB канала (AFSK). Будут ли задействованы другие методы модуляции покажет будущее. Остается только подождать. Но, в тоже время, практически не сдают свои позиции старый Бодо — RTTY и щелкающий телеграф.

Новые DSP демодуляторы работают значительно линейнее, чем аналоговые SSB детекторы и более помехоустойчивы. Несмотря на то, что их схемы различны, — функциональное предназначение однотипно. Автоматическая настройка на однополосный сигнал с помощью DSP будет рано или поздно решена — это вопрос времени и пресловутый «голос Буратино» уйдет в прошлое.

Теперь о двух важнейших применениях DSP, которые уже можно использовать на практике. С их помощью приемная техника становится наиболее эффективной.

Фильтры для устранения шумов и помех.

В радиоприемниках цифровая обработка демодулироваииых сигналов превосходит вое известные способы аналоговой обработки. В США в профессиональной технике подобные устройства получили название DENOISER — шумоподавитель. Но могут употребляться и другие обозначения.

В DENOISERe цифровым фильтром выделяется НЧ область, в которой распознаются связанные когерентные сигналы (частоты), а фильтровые коэффициенты вычисляются с помощью специально адаптированных LMS-алгоритмов по Hoff-Widrow методике. На английском языке этот процесс называется «Dynamic peaking around all cohereni signals». Шумы радиоприемника, которые, как правило, осложняют прием слабых сигналов, могут быть снижены на 10—20 дБ.

Цифровой Notch-фильтр определяет и реагирует на все помехи в полосе пропускания и ослабляет их, не требуя ручной подстройки, причем степень ослабления превосходит известные нам аналоговые Nolch- фильтры, и может достигать 50 дБ.

SSB операторы, страдающие от телеграфных помех, могут практически забыть про них, поскольку CW сигнал прослушивается в качестве еле слышимых щелчков. Более того, фильтр автоматически заглушает даже собственные свисты (пораженные точки), В новых трансиверах часто встречается название Auto Notch. Но пренебрегать аналоговым Notch-фильтром пока не следует, он может быть полезен в режиме CW.

Существенное ослабление помех — это хорошее приобретение для радиоприемника. Некоторые сигналы, благодаря DSP обработке, становятся более разборчивыми, Но к использованию DSP еще надо привыкнуть, поскольку в зависимости от степени ослабления помех наблюдается некоторое «обезличивание» принимаемых корреспондентов. Вместе с ослаблением помех очень эффективно происходит снижение шумов, но еще большего чуда от Denoiser’a ожидать ие приходится.

Цифровые фильтры для приемника.

Если, что и может вас заинтересовать для обеспечения селекции в радиоприемнике, так это способность DSP реализовывать хорошую фильтрацию в области промежуточной и низкой частоты. С помощью соответствующего программного обеспечения становится возможным выполнение разнообразных режимов фильтрации. Легко реализуются цифровые полосовые фильтры и фильтры низких и высоких частот, которые могут быть наделены различными свойствами. На сегодняшний день существуют два способа цифровой фильтрации.

Фильтр с импульсной характеристикой бесконечной длительности — IIR (Infinite Impuls Response) для своей реализации не требует сложного программного обеспечения. По своим характеристикам IIR близок к аналоговым фильтрам. Подобные фильтры обладают незначительной групповой задержкой в полосе пропускания.

Фильтр с импульсной характеристикой конечной длительности — FIR (Finite Impuls Response) требует серьезной программной поддержки и с его помощью могут быть реализованы лучшие характеристики — он обладает высокой крутизной, малой неравномерностью в полосе пропускания и малыми фазовыми искажениями. И в отличии от аналоговых фильтров не вносит отражений.

DSP фильтры в не конкуренции, особенно, если требуется узкополосная фильрация, например, фильтрация в полосе 250 Гц с коэффициентом прямоугольности. Даже полосы пропускания для специальных режимов, таких как EME и CCW — 50 и 10 Гц, соответственно, могут быть легко реализованы с помощью DSP.

К недостаткам можно отнести то обстоятельство, что FIR фильтры имеют несколько большую групповую задержку от 10 до 100 мс, которая может сказываться при работе Amtor/Pactor Dx. Обычно принимается в расчет задержка от 18 до 32 мс. Таким образом, особого выигрыша здесь нет.

Как было отмечено выше, появляется все больше новых траисиверов, предоставляющих возможность точной настройки с шагом 1—2 Гц. При каком значении полосы пропускания возможен компромисс между повышенной четкостью приема и более затруднительной настройкой, предстоит выяснить только на практике. К употреблению очень узкополосных фильтров необходимо привыкнуть, особенно, если раньше не приходилось иметь с ними дело. По всей видимости, хорошо будут читаться телеграфные сигналы с 50 Гц DSP фильтром, хотя это и противоречит теории.

Границы цифровой обработки сигналов.

Только в редких случаях становится заметным то, что DSP фильтры ие идеальны.

На рисунках показаны типичная АЧХ NF фильтра с полосой пропускания 200 Гц. Измерения проводились в лаборатории ARRL. Из графика видно, что справа и слева от полосы пропускания расположено множество всплесков АЧХ с внеполосным затуханием — 52 дБ. Несколько усовершенствованные алгоритмы цифровой обработки позволяют отодвинуть эту границу до — 60 дБ. Больших достижений добиться пока не удается. Все сведения о прямоугольности DSP фильтра основываются на этих данных и нигде не удается встретить более достоверную информацию.

Для нормального применения DSP предельная частота уже называлась и сейчас прилагаются усилия, чтобы увеличить верхнюю границу до 455 кГц.

Хорошо известно — все цифровые схемы создают сильные помехи в широком спектре частот и DSP также не являются исключением, поэтому необходима тщательная экранировка и хорошая развязка по цепям питания. Как бы не были хороши цифровые фильтры с их узкополосностью и крутизной скатов, они не могут существенно исправить то, что происходит в широкополосной части приемника — интермодуляцию и т.п.

Еслн кварцевые фильтры очень чувствительны к фазовым сдвигам, то и DSP фильтр пока не может снять эту проблему. Это является одним из недостатков DSP NF-фильтра.

Структурная схема DSP:

На рисунке показана типичная схема DSP NF фильтра. Ее автор W9GR. И хотя это любительская конструкция, но по такому же принципу строятся и профессиональные устройства. Основное достоинство структурных схем — их наглядность. Важнейшими компонентами являются AD/DA (аналого-цифровые и цифро-аналоговые) преобразователи. Здесь используются 8-ми разрядные преобразователи, которые выбраны только из-за сходной цены, но не является исключением использование и 12-13-ти разрядных преобразователей. Более совершенные DSP рассчитаны для обработан 16-ти и даже 32 разрядных слов.

Тактовая частота DSP — 20 МГц, но уже встречаются DSP с тактовой частотой — 40 МГц и выше. На входе и на выходе DSP установлены активные низкочастотные фильтры, а в дорогих устройствах — интегральные SC фильтры. Управляющая программа, хранящаяся в PROM (ПЗУ), определяет свойства цифрового фильтра — ее поставляет производитель. Она является гордостью разработчика, стоит дорого и ее, как правило, держат в тайне. Хотя имеются некоторые отличия в схемных решениях разных производителей, ио абсолютного превосходства нет ни у кого. Цифровые устройства строятся таким образом, чтобы имелась возможность замены микросхемы PROM с имеющейся программой иа более совершенную.

Среди производителей выделяются три фирмы, которые выпускают полные комплекты микросхем для построения DSP. Это Texas Instruments, Analog Devices и Motorola. Для каждого определенного применения они поставляют простые и более сложные микросхемы. 32-х разрядные DSP фирмы Motorola позволяют расширить их области применения, но они существенно дороже.

СССР лидировали в области разработки мобильной связи вплоть до середины 80-х. Свидетельство тому – система радиотелефонной связи «Алтай», разработанная, в основном, Воронежским НИИ связи, который был ведущей организацией в области развития военных средств подвижной радиосвязи.

Радиотелефонная система «Алтай» была задумана в конце 50-х как средство телефонной связи руководителей государства, партийной и промышленной номенклатуры — в общем, людей непростых. Первые разработки стали успешными и были отмечены Золотым дипломом на выставке в Брюсселе в 1963 году.

Опытная эксплуатация системы началась в 1963 году в Москве, на год раньше ее американского аналога. Первые системы весили немало, они работали на лампах. Когда в 70-е годы перешли на транзисторы, а в 80-е – на микросхемы, вес и габариты уменьшились. В первых опытных образцах номера абонентов набирали при помощи дисков, но из-за вечной тряски – устанавливались аппараты, как правило, в автомобилях, — перешли на кнопочную систему.

История

Система «Алтай» была создана в конце 60-х годов Воронежским НИИ Связи, который разрабатывал, в том числе, и системы оперативной подвижной связи для Минобороны СССР, и стала одной из первых мобильных радиотелефонных сетей в Европе, работающих по принципу сотовой связи — с одной (радиальное построение) или несколькими базовыми станциями, расположенными на высотных зданиях. До его внедрения использовались не очень удобные автомобильные радиостанции АРС, симплексный режим которых вынуждал абонента периодически, с помощью кнопки-тангенты переключать режим с приема на передачу. В результате появлялся риск «затыкать рот» друг другу, переключаясь на передачу еще до того, как на другом конце линии закончат фразу. Были у таких радиостанций и другие негативные моменты, например, невозможность выхода в сети общего пользования и нерациональное использование частотных полос. Для устранения всех этих недостатков и была создана УКВ-система «Алтай», разумеется, полностью отечественная разработка.

Заработал «Алтай» в Москве аж в далеком 1965 году, вобрал в себя все лучшие научно-технические достижения тех лет (в 1963 г. в Брюсселе система получила Золотой диплом), был очень сложным по используемой в оборудовании электронной базе и позволял вести уже полнодуплексную связь. Правда, изначально коммутация абонентов осуществлялась вручную — девушками-телефонистками, но потом, по мере роста числа абонентов, полностью перешли на автомат. Поскольку «Алтай» не предназначался для простых смертных (список абонентов утверждал аж Совмин), в него изначально были заложены функции, необходимые руководящему кадровому составу страны: вызов по сокращенной нумерации, циркулярный вызов нескольких абонентов и передача им указаний одновременно, конференц-связь — переговоры нескольких абонентов одновременно и так далее.

С тех пор «Алтай» претерпел несколько серьезных модернизаций, одна из самых знаменательных произошла в 1980 году — во время Московской Олимпиады. Одним из главных результатов этой модернизации стала возможность использования аппаратуры закрытия информации, благодаря чему список абонентов «Алтая» еще больше расширился — ими стали руководители крупных предприятий, партийно- правительственные чиновники, военно-промышленный комплекс, городские службы и предприятия связи (Мосгортранс, Мосэнерго, дорожные службы, Скорая помощь, ГУВД, МГТС, МГРС, МДРСВ…). К 1994 г. сети «Алтай» работали в 120 городах СНГ, а 53% всех пользователей мобильной связи имели «Алтай»!

Коммуникационное оборудование системы Алтай

Еще одна коренная модернизация «Алтая» в Москве была практически завершена в 1995 году — в результате от старой системы сегодня остались практически только одни частоты и аналоговый принцип модуляции сигнала, все оборудование же было заменено на систему Actionet производства Nokia, в которой использовались цифровые методы коммутации, вызова, идентификации абонента. Таким образом, московская сеть «Алтай», по сути, стала сетью Actionet. Конечно, российские разработки тоже имеют место, вплоть до создания терминалов формата handy, но они используются главным образом в регионах.

Впрочем, и после внедрения финских технологий преемник «Алтая» в Москве продолжал развиваться, так совместно с тульскими разработчиками в сети АСВТ — самого крупного московского оператора этого типа связи — была внедрена система автоматического определения номера — АОН. Таким образом, не сегодняшний день среди пользователей этой сети появились крупнейшие межбанковские объединения, информационные агентства, посольства, торговые представительства, коммерческие структуры и частные лица.

Основные возможности

Абонентом этой системы теперь может стать любой человек (да-да, система до сих пор функционирует на просторах России, 2012 год), получив при этом не только семизначный московский номер, но и такие новые возможности как, например, передача факсов и доступ в интернет (на небольшой, правда, скорости — порядка 12 кбит/с), подключение GPS-устройств. Стало возможным даже делать общедоступные радиотаксофоны в тех районах, куда тянуть медную телефонную пару просто не выгодно (у оператора АСВТ, например, уже установлено более 1000 таксофонов по области) или, например, на речных судах. Появилась и новая услуга для рядовых граждан — московский телефон на даче, в загородном доме всего за 5 дней, нужных главным образом для прохождения бюрократических процедур. Кроме того, нынешнюю сеть «Алтай» на базе оборудования Actionet теперь можно использовать и для всевозможных типов мониторинга и телеметрии — начиная от установки датчиков на мостах и заканчивая охранными и противопожарными системами.

Пришла радиосвязь даже в салоны трамваев и автобусов — поскольку зона покрытия 100%-ная, то мобильный пользователь такой сети никогда не окажется «вне зоны обслуживания».

Еще одна из областей применения — корпоративные сети (вплоть до организации диспетчерских служб), особенно при обслуживании объектов типа стройплощадок или массовых мероприятий. Дело в том, что к установленному в машине терминалу сегодня можно подключить базовую станцию стандарта DECT и, соответственно, несколько телефонов этого формата, что позволяет без каких-либо затрат организовывать мобильную связь на любом объекте при сохранении возможности выхода в общегородскую сеть — трубки DECT имеют радиус действия до 800 метров прямой видимости и до 200 в условиях городской застройки. Вообще же к базовому модулю радиостанции возможно подключение практически любого телефона.

Применение же «Алтая» на массовых мероприятиях, при большом скоплении народа дает огромное преимущество перед абонентами обычных сотовых сетей — эта связь никогда не «ляжет» даже от наплыва желающих поздравить всех знакомых с новым годом. В экстренных случаях, когда GSM оказывается недоступен, неработоспособен или даже специально отключен также не обойтись без транкинговой связи — именно поэтому она, наряду с другими типами связи, присутствует в машинах инкассации, скорой помощи и служб спасения.

Помимо принципиально невозможного отказа соединения из-за перегрузок в сети и сплошного покрытия Москвы и области (вплоть до водоемов и лесов), высокая доступность и пропускная способность московской сети «РусАлтай» достигается возможностью подключения ее абонентов в Цифровую Сеть Делового Обслуживания «Искра», что позволяет избавиться от длительного дозвона, миновав перегруженный узел доступа к междугородной сети. Но, разумеется, самыми главными в «Алтае» являются функции, необходимые корпоративному заказчику, под которые собственно и создавалась вся сеть — уже упоминавшиеся групповой вызов, селекторные совещания, «просьба позвонить», переадресация, закрытая корпоративная сеть и так далее. В GSM-сетях все это только начинает появляться.

Технологии

Нынешняя радиотелефонная сеть, построенная на базе оборудования Actionet — система транкинговой радиосвязи стандарта МРТ-1327, то есть в ней осуществляется совместное использование выделенной полосы частот несколькими абонентами. Полоса частот, которую в свое время выделили «Алтаю», находится в удачном диапазоне 300-330МГц, благодаря чему одна базовая станция, расположенная на высотном здании (самая первая БС «Алтая» была установлена на одной из московских сталинских высоток, потом уже ее перенесли на телебашню), «бьет» на 50-100 Км, а связь практически не зависит от погодных условий и является очень устойчивой. Кстати, передача речи аналоговая (цифра тоже используется, но, на оборудовании оператора или, например, для передачи номера вызываемого абонента), поскольку это позволяет несколько сэкономить полосу пропускания в сравнении с «цифрой». А качество передачи речи при устойчивой связи заметно лучше чем в GSM-сетях. В принципе, для надежного покрытия Москвы хватает всего одной БС, всего же у основного поставщика услуг связи «Алтай», компании АСВТ, сегодня установлено более 20 базовых станций, так что связью Московская область охвачена на 100%, причем никаких «белых пятен» в зоне охвата нет.

Недостатки

Главный недостаток московской сети «Алтай»/Actionet напрямую вытекает из его достоинств — большой радиус одной соты вынуждает использовать мощные мобильные терминалы — эту систему весом около 3-х Кг вы можете установить только себе в автомобиль, на катер или поставить в загородном доме. Кроме того, существует ряд ограничений при подписании договора на установку такой мощной радиостанции (2 Вт) в машину: «при оборудовании транспортного средства газобаллонной аппаратурой, наличии диэлектрического люка или кузова терминальное оборудование не устанавливается».

Конечно, телефоны «ручного» формата существуют, но их мощность и слабый аккумулятор просто не позволяют их полноценно использовать в московских сотах — радиус действия носимой трубки порядка 10 Км. Кстати, отсюда вытекает и экологическая безопасность этого вида связи — небольшая антенна на крыше автомобиля (25 см) или дачи гораздо меньше вредит здоровью, чем мобильник у самого уха или в кармане джинсов. Терминалы, правда, снабжены собственным аккумулятором, так что 2-3 часа они могут работать автономно, например, если на даче вдруг пропало электричество.

Еще один небольшой недостаток заключается в том, что обновления модельного ряда телефонов ждать пока не приходится. Как создала фирма Nokia два-три терминала (старый Nokia RD58, новый Nokia RD72, стали, правда, появляться транкинговые аппараты Motorola) под частоты «Алтая», так и придется ими пока пользоваться. Дело в том, что частоты «Алтая» в других странах используются в основном военными, а потому гражданское оборудование под них практически не делается.

Прелести роуминга также недоступны — сетей этого стандарта по стране создано немало, но если вы захотите, например, взять свой терминал куда-нибудь в экспедицию, то вам придется его на месте переподключать у нового оператора — при этом никаких SIM-карт пока, к сожалению, не существует — код оператора прошивается непосредственно в сам аппарат. Кроме того, в Интернете можно встретить и жалобы на качество связи, которое при слабом уровне сигнала оказывается зависимым от городской застройки и рельефа местности, также впрочем, как и другие мобильные средства связи.

Транкинг

Слово транкинг происходит от английского trunk — магистраль, ствол. Главный принцип организации транкинговой радиосвязи заключается в автоматическом назначении свободного частотного канала для каждого запроса и ответа. То есть в общем случае канал выбирается динамически — отдельно для приёма, отдельно для передачи, причём, если передача информации временно не производится, канал освобождается для других абонентов.

Основные преимущества транкинговой сети таковы:

защита от прослушивания за счет динамического назначения канала и использования скремблеров;
легкость организации как индивидуальных, так и групповых вызовов, конференц-связи;
практически мгновенное соединение с абонентом;
возможность передачи данных по радиоканалу;
возможность реализации автоматической сигнализации о чрезвычайных ситуациях (например, для ручных терминалов — режим «Человек упал» — если радиостанция какое-то время находится в горизонтальном а не вертикальном положении, то автоматически передается сигнал тревоги);
наличие системы приоритетов — абонент, которому нужно передать сигнал тревоги, может прерывать менее важные соединения;
лёгкость организации местной мобильной сети связи;
рентабельность сети при небольшом числе абонентов.
Мобильная сотовая в политике СССР

Одним из первых советских политиков, воспользовавшимся мобильной сотовой связью, стал Михаил Горбачев. Во время его визита в Финляндию в апреле 1987 года, вице-президент Nokia Стефан Видомски предложил Горбачеву сделать звонок с килограммового мобильного телефона Mobira Cityman 450.

«Политик позвонил в Министерство связи СССР. Этот момент запечатлен на фотографии. Вместе с телефоном в качестве подарка она была передана в музей, открывшийся в 2003-м, Стефаном Видомски через директора «Нева-кабель» Юрия Матвеева. Он-то и предоставил в музей более подробную письменную информацию об обстоятельствах исторического звонка», — рассказывает Борисова. Кстати, по утверждению иностранцев, эта финская модель телефона получила в мире ласковое прозвище «Горби».

Несколько хуже обстоит дело с достоверностью обстоятельств знаменитого первого звонка Анатолия Собчака из Санкт-Петербурга 9 сентября 1991 года.

«По устным воспоминаниям ныне здравствующих очевидцев звонок был сделан как акт, символизирующий открытие первой в нашей стране мобильной сети связи «Дельта Телеком». В прессе пишут, что звонок был сделан с телефона Mobira MD59-NB2. Но документального подтверждения этому нет», — говорит специалист. По ее словам, на роль исторической реликвии могут претендовать сразу несколько мобильных аппаратов разных марок, одновременно поступивших в музей в 2003-м из «Дельта Телеком».

Первые мобильники, весившие с учётом дополнительного блока с питанием, антенной и управлением около трёх кило, в стране можно было купить за две тысячи долларов, столько же стоило подключение, минута разговора оценивалась в один доллар. Телефоны называли «дельтами» в честь «Дельты Телеком». В коллекции Центрального музея связи имени Попова хранится целое семейство таких ретро-телефонов. Есть среди них и знаменитая модель Nokia 8110, ставшая популярной после того, как с нее звонили строгие спасатели человечества из фильма «Матрица» — в народе эту модель прозвали «бананом» из-за формы корпуса.

Эволюция революции

В 90-е мобильный телефон в России входил в обязательный набор атрибутов роскошной, но иногда недолгой жизни «новых русских». Граждане попроще устраивали горячие диспуты, этично ли обладателям мобильников разговаривать по телефону в общественных местах, а некоторые при этом носили в карманах ТВ-пульты, выдавая их за престижные «сотовые». К началу 21 века сотовый телефон стал неизменным спутником трудовых будней рядового россиянина. Нынешнее поколение жизнь «предков» без «мобилы» просто не представляет. «Как они встречи друг другу назначали? Как общались – ни интернета, ни мобильной связи!» — удивляется петербургская студентка Ирина. Она меняет мобильники раз в три месяца, а звонит по стационарному телефону лишь себе — когда не может отыскать в квартире сотовый.

Но поклонники ретро-телефонов в стране не перевелись. Так, в коллекции петербуржца Дмитрия Казакова их десятки. «Кто-то дарит, что-то покупаю, что-то меняю», — рассказывает коллекционер. Расценки на старые модели варьируются «от бутылки пива до 8 тысяч рублей». «Пожалуй, наибольший интерес в коллекции представляет первый сенсорный черно-белый телефон Alcatel One Touch Com — дедушка современных айфонов, имеющий только две кнопки», — говорит петербуржец. По его словам, серьезных коллекционеров мобильников в России не больше пятидесяти, в мире их побольше — около 500 человек.

О вреде здоровью

Как любая востребованная деталь современности, сотовый телефон быстро оброс ворохом слухов и споров о его возможной опасности для человеческой жизни. «Существуют практические исследования, подтверждающие определенное воздействие сверх высоких частот излучения сотового телефона на головной мозг. Хотя мощность такого излучения невелика и чисто теоретически не должна представлять опасности для человека. Но рекомендации не носить мобильник в кармане, не класть телефон перед сном рядом на тумбочку и звонить по возможности реже имеют под собой реальную основу», — говорит Нина Борисова. Не рекомендуют специалисты во время соединения с абонентом держать телефон около головы. В это время его выходная мощность максимальна. Каждому пользователю мобильника надо знать, что особенно мощное излучение — при езде на автомобиле, на поезде, в тоннелях, в металлических гаражах и железобетонных зданиях.

В то же время часто сотовый телефон может спасти жизнь, утверждают спасатели. «Когда человек уходит на лодке на «открытую воду» или отправляется в лес по грибы, он просто обязан брать с собой полностью заряженный телефон!» — утверждает сотрудник пресс-службы петербургского МЧС Татьяна Скригонюк. Звонок с мобильного телефона выручал и тех, кто оставался под завалами аварийных зданий, когда счет шел на минуты. К счастью, сейчас никто уже не представляет свою жизнь без мобильника.

Впервые в трансивере реализован такой режим, как CW AUTO TUNE, исключающий какую-либо подстройку VFO в процессе работы CW. Новейшая RCP2 (Radio Control Program) предоставляет оператору возможность составлять и программировать необходимые режимы работы с сохранением их в виде стандартного файла для компьютера, для дальнейшего использования. Улучшенный дизайн и новые функциональные возможности в сочетании с высокими характеристиками делали TS-570D настоящим шедевром своего времени.

Kenwood TS-570D вобрал в себя лучшие инженерные разработки, опыт и дизайн тех лет.

Исключительно эффективный DSP обеспечивает высокое качество приемного тракта, существенно снижает уровень эфирных шумов и помех. Вы испытаете новые ощущения н получите удовольствие от использования новой системы DSP, одинаково как при приеме, так и при передаче.

В трансивере имеется крупный и легко читаемый жидкокристаллический дисплей со встроенной системой «гибкого» меню, с помощью которого задаются и отображаются основные режимы работы.

В трансивере реализованы такие функции как непосредственный ввод частоты, автоматический антенный тюнер, 100 Ваттный усилитель мощности, легко преобразуемый в QRP передатчик мощностью 5 Ватт. Имеется два антенных входа, сканирование частоты с переменной скоростью, встроенный CW ключ и традиционный IF Shift.

Для связи с компбютером имеется последовательный порт RS-232C. 100 каналов памяти для возможных операций, функция CW REVERS Control, а также голосовой синтезатор VS-3 и цифровой магнитофон DRU-3А.

Необходимо отметить, что Eagle действительно компактен и легок. При габаритах, почти аналогичных небольшим трансиверам для начинающих других производителей, этот аппарат обладает многими функциональными возможностями, а его параметры приближаются к уровню более габаритных трансиверов серии Orion, уже долгое время являющихся лидерами по динамическому диапазону приемной части.

С другой стороны, на передней панели Eagle нет такого обилия ручек и кнопок управления, как у его более «габаритных» его собратьев. Это может понравиться одним операторам, но разочаровать других.

На передней панели трансивера расположены всего лишь 6 ручек управления, причем четыре из них объединены в две концентрические пары. Разумеется, ручка настройки (TUNING) располагается в центре панели, слева от нее установлены концентрические ручки регуляторов усиления AF (по НЧ) и RF (по ВЧ), а справа — концентрические регуляторы BW (ширины полосы пропускания) и РВТ (регулировки полосы пропускания).

Ручка MULTI используется при установке параметров, выбранных при нажатии на одну из дюжины одинаковых кнопок на передней панели. Кнопки используются по меньшей мере для выбора двух функций. Функции, названия которых нанесены на кнопки с подсветкой, вызываются быстрым нажатием соответствующей кнопки. Вторичные, часто связанные с основной, функции, информация о которых располагается непосредственно над кнопкой, включаются при нажатой функциональной кнопке FNC. Однако здесь есть исключения: так, например, кнопка BAN используется для смены диапазонов. В ее первичном функциональном режиме каждое нажатие BAN переводит трансивер в следующий, более высокочастотный диапазон. В режиме приема вторичная функция этой кнопки (маркированная MON) изменяет диапазоны в обратном направлении, а при включении режима телефонной передачи MON позволяет отрегулировать уровень громкости самопрослушивания. Вторичной функцией для кнопки MIC является SP-CW: в телефонных режимах она задает уровень речевого процессора (SP), а в телеграфном — скорость манипуляции (CW).

Некоторые кнопки на передней панели обеспечивают и третью функциональную возможность, о чем в руководстве пользователя толком не говорится. Так, например, вторичной функцией для кнопки скорости перестройки частоты FAST является включение и выключение бесшумной настройки (SQL), и для установки уровня срабатывания шумоподавителя необходимо нажать и удерживать 3 секунды нажатой кнопку FAST/SQL при нажатой FNC. Если удерживать FAST/SQL достаточно долго, то на дисплее появится цифровое значение уровня шумоподавления, который можно отрегулировать с помощью ручки MULTI.

Описание такой неинтуитивной последовательности действий отсутствует в руководстве пользователя, однако оно дано в приложении С к руководству от 21 февраля 2011 г., доступном на сайте Теп-Тес.
Каждое нажатие кнопки FAST ступенчато изменяет шаг настройки в последовательности 1, 10, 100 Гц, 1 и 10 кГц, позволяя варьировать скорость настройки в широких пределах. Дисплей отображает величину выбранного шага для используемого режима работы. Недостатком является то, что при необходимости вернуться на предыдущий шаг настройки приходится перебирать всю последовательность значений.

Информация о частоте передачи и приема, режиме и ширине полосы пропускания может быть занесена в одну из 100 ячеек памяти. Эта процедура хорошо описана в руководстве пользователя, но требуется некоторое время для ее освоения. Нажатие кнопки V/M (переход от режима VFO к режиму работы с памятью, а не занесение данных VFO в память, как можно предположить) только переводит трансивер в режим работы с памятью. Для записи частоты необходимо нажатием кнопки FNC включить режим вторичных функций. На дисплее появится содержимое последней выбранной ячейки памяти, в которую можно внести новую информацию, нажав кнопку V/M, или выбрать другую ячейку, вращая ручку MULTI — при ее вращении просматриваются данные, записанные в каждой ячейке памяти до того как будет решено ее обновить.

Вызов данных из ячейки памяти осуществляется аналогично, за исключением того, что не требуется нажимать кнопку FNC. Несколько сбивает с толку то, что в режиме памяти данные записываются с помощью кнопки MR, в то время как извлекаются они с помощью кнопки V/M. Однако к этим сложностям со временем привыкаешь.

Разъем MIC на передней панели — по стандарту Yaesu, 8-контактный. На отдельный контакт разъема выведено постоянное напряжение 9 В для питания электретного микрофона. Разъем обеспечивает подключение только цепей аудиосигнала, РТТ и постоянного напряжения. Другие контакты в нем не используются. В дополнительном разъеме типа DIN, установленном на задней панели, имеется контакт аудиовхода с линейным уровнем для работы в цифровых режимах радиосвязи или подключения внешнего эквалайзера. Удержание нажатой кнопки MIC в течение 3 секунд переключает вход микрофонного усилителя к разъему типа DIN, и значок MIC на дисплее гаснет. Аудиовходы, выведенные на разъемы на передней и задней панелях, имеют независимую регулировку уровней, которая становится доступной после кратковременного нажатия кнопки MIC при соответствующе активированном режиме.

Eagle имеет монохромный флуоресцентный дисплей, на котором отображается вся важная рабочая информация, но отсутствуют многие «украшения», индицируемые большими аппаратами. По умолчанию, в центре дисплея отображаются значения частот обоих VFO. Они окружены индикаторами режимов и функциональными индикаторами. Некоторые из них всегда присутствуют на экране (например, режим работы и ширина полосы пропускания), а некоторые сменяются при переключениях, позволяя получить информацию о том, что, например, включен предусилитель или аттенюатор.

При приеме линейная полоска под значением основной частоты является шкалой S-метра, а при переходе в режим передачи она превращается в индикатор КСВ-метра. Это удобно для контроля работы внутреннего антенного тюнера или проверки антенной системы, но хотелось бы, чтобы этот индикатор информировал о выходной мощности после настройки антенны.

Задняя панель далеко не перегружена. На ней установлены два разъема типа Anderson Powerpole для постоянного напряжения 13,8 В и рядом — плоский плавкий предохранитель автомобильного типа на 25 А. В верхней части по центру находится единственный коаксиальный антенный разъем типа SO-239. Внизу располагаются: стерео- разъем диаметром 3,2 мм для подключения телеграфного манипулятора, два разъема DC OUT телефонного типа для питания аксессуаров постоянным током (до 0,5 А), заменивший СОМ-порт разъем USB-порта, 8-контактный разъем АСС1 типа DIN и монофонический разъем EXT SPKR диаметром 3,2 мм для подключения внешнего громкоговорителя.

На верхней крышке трансивера установлен вполне пригодный громкоговоритель диаметром 76 мм, но все же на стационарной радиостанции лучше воспользоваться внешней звуковой колонкой.
Контакты разъема АСС1 обеспечивают подключение линейных входа и выхода (LINE IN, LINE OUT), РТТ, управление внешним усилителем (AMP KEY LINE) и подключение общего провода (GROUND). Оставшиеся три контакта в настоящее время зарезервированы для будущего использования, хотя в руководстве пользователя они обозначены как CLOCK OUTPUT, ENABLE OUTPUT и DATA OUTPUT.

Результаты тестирования свидетельствуют о том, что параметры и приемника, и передатчика Eagle весьма высоки. Не уступающий по динамическому диапазону своим предшественникам, этот трансивер более чем достаточен для большинства применений. Во многом это является результатом выбора архитектуры с преобразованием вниз. В результате, удалось использовать узкополосные roofing-фильтры с отличным форм-фактором, что обеспечило выигрыш относительно аппаратов с более традиционным преобразованием вверх. Конечно, конкретные параметры по динамическому диапазону будут зависеть от выбранных roofing-фильтров, которые очень легко добавляются или заменяются.

Трансивер имеет три слота для roofing-фильтров. Фильтр с шириной полосы пропускания 2,4 кГц входит в базовый комплект поставки, а два других являются опционными. Для работы телеграфом опытные «охотники за DX» и контестмены могут установить дополнительно фильтры с полосой пропускания 300 и 600 Гц, а при работе SSB на перегруженных диапазонах будет хорош фильтр с полосой пропускания 1,8 кГц. Фильтр с полосой 6 кГц обеспечит прием сигнала с амплитудной модуляцией или SSB с широкой полосой, а фильтром с полосой 15 кГц можно воспользоваться при работе в режиме ЧМ. Следует учитывать, что эти фильтры являются roofing-фильтрами, предназначенными для фильтрации близких по частоте к полосе пропускания побочных сигналов, но лежащих вне ее.

Реальная рабочая ширина полосы пропускания формируется DSP-фильтром. Ширина полосы пропускания этого фильтра может быть установлена с помощью функциональной ручки BANDWIDTH в пределах от 100 Гц до величины, несколько меньшей полосы пропускания используемого roofing-фильтра; шаг настройки — 25 Гц. Для установки полосы шире 2,4 кГц при приеме ESSB, AM или ЧМ необходимо воспользоваться roofing-фильтром с полосой пропускания 6 или 15 кГц. С 6-килогерцовым roofing-фильтром возможен выбор ширины полосы пропускания DSP-фильтра 4, 5 или 6 кГц, а с 15-килогерцовым — 4, 5, 6, 10, 12 и 15 кГц.
Для прослушивания AM сигналов более удобен фильтр с полосой 15 кГц по сравнению с фильтром 6 кГц. Дело в том, что последний обеспечивает «связное»качество звучания, а слушать идущую без помех передачу (особенно в радиовещательном диапазоне) приятнее с широкополосным фильтром.

Выбор roofing-фильтров определяется предпочтениями оператора. Так, например, если оператору не нужен максимальный динамический диапазон, как это чаще всего бывает при работе AM, то можно установить фильтр с полосой 15 кГц и получить»бесплатно» возможность приема ЧМ, а также установить фильтр с полосой 300 или 600 Гц для работы телеграфом. Серьезные контестмены-телеграфисты могут выбрать фильтры с полосами 300, 600 и 1800 Гц, а для операторов, работающих только телефоном, оптимальным будет комплект из фильтров с полосами пропускания 1800, 2400 Гц и 6 или 15 кГц.

Меню CONFIGURATION информирует об установленных в Eagle roofing-фильтрах и номере слота каждого из них. Вообще говоря, фильтр можно установить в любой из трех слотов, однако в ходе тестирования проблема побочного сигнала при включенном неэкрани- рованном фильтре 15 кГц была решена переносом его в слот 1, который максимально удален от внутреннего источника помехи.

Приведенные в таблице результаты измерений были получены с гооЯпд-фильтром с полосой пропускания 600 Гц. При его замене на 300-герцовый фильтр динамический диапазон приемника увеличивался примерно на 1 дБ, но при этом на 2 дБ снижалась его чувствительность. При регулировке ширины полосы пропускания приемник автоматически выбирает необходимый фильтр. Если выбрать полосу пропускания менее 300 Гц, то можно заметить снижение громкости.

Встроенный автоматический ямбический телеграфный ключ (используется только режим В) подключается к манипулятору через стереоразъем с диаметром 3,2 мм на задней панели. Если в этот разъем вставить монофоническую вилку или в стереовилке соединить штырек с кольцом, то автоматический телеграфный ключ отключается, и для телеграфной манипуляции можно использовать механический вертикальный или внешний автоматический телеграфный ключ. Возможность совместной работы механического ключа с автоматическим отсутствует.

Как и следовало ожидать от трансивера фирмы Ten-Tec, работа полудуплексом безупречна при любых скоростях манипуляции. Работа антенного реле почти неслышна; услышать его щелчки удалось только выключив самопрослушивание и приложив ухо к аппарату. Для регулировки параметров телеграфии необходимо в телеграфном режиме кратковременно нажать кнопку FNC, а затем рядом нажатий кнопки MIC/SP-CW выбрать регулируемый параметр — например, скорость передачи, соотношение длительности точек и тире, задержку включения и уровень самопрослушивания.

Управление внешним линейным усилителем мощности при полудуплексе осуществляется через разъем АСС1. Необходимая задержка перехода на прием между передаваемыми знаками регулируется при выборе конфигурационного меню RF CW QSK DELAY. В ходе пробной эксплуатации Eagle безукоризненно работал в паре с линейным усилителем Ten- Tec Centaur в режиме полудуплекса при задержке начала манипуляции 17 мс.

Интересы операторов, предпочитающих работать телефоном, также не были забыты конструкторами Eagle. VOX функционирует отлично. Уровень самопрослушивания регулируется ручкой MULTIFUNCTION после нажатия кнопки NON в телефонных режимах и при включенной передаче. При этом, во избежание акустической обратной связи, лучше всего воспользоваться головными телефонами. Самопрослушивание очень удобно при регулировке усиления микрофонного тракта и речевого процессора. Светодиод индицирует пиковый уровень АРУ — приемлемый, но далеко не самый точный метод контроля. Установки усиления микрофонного тракта на передней панели Eagle вполне достаточны для типичных микрофонов. Если необходимо существенное изменение усиления, то это можно сделать поворачивая отверткой потенциометр через отверстие в боковой панели корпуса. При испытаниях установки усиления по умолчанию работали отлично с обоими использовавшимися микрофонами. По отзывам корреспондентов, микрофон Heil GoldLine с элементом НС-5 обеспечивал весьма естественное звучание. Хорош был и входящий в комплект поставки ручной микрофон Теп-Тес 702, но все же звучание с ним чуть-чуть отличалось от натурального. В Eagle нет никакого аудиоэквалайзера, и АЧХ аудио- тракта определяется всецело микрофоном или используемым внешним эквалайзером.

Разъем АСС1 на задней панели Eagle обеспечивает аудиовход и аудиовыход с линейными уровнями для цифровых режимов. Всегда присутствующий на разъеме выходной сигнал можно подать на вход звуковой карты. Аудиовход на разъеме АСС1 активен только в том случае, если он выбран кнопкой MIC. Уже отмечалось, что входные и выходные сигналы, присутствующие на разъеме АСС1, имеют раздельные регуляторы уровней, что весьма удобно при подключении трансивера к звуковой карте компьютера.

При пробной эксплуатации Eagle успешно работал в режиме PSK31. Присутствующий на разъеме АСС1 вывод РТТ можно использовать с традиционным интерфейсом звуковой карты. В руководстве пользователя описан переходник сопряжения АСС1 с портом USB, но к моменту проведения тестирования он еще не поставлялся.

Режим ЧМ требует установки опционного roofing-фильтра с полосой 15 кГц. В приложении В к руководству пользователя описан процесс поддержки тонов CTCSS репитерного доступа, но здесь отсутствует информация о поддерживаемых стандартных ре- питерных частотных разносах. В принципе, пары репитерных частот можно образовать используя функцию Split. Частоты передачи и приема могут быть индивидуально записаны в память вместе с тонами CTCSS. Следует отметить, что пробная эксплуатация Eagle в режиме ЧМ не проводилась.

Радиосвязи в режиме AM проходили «на ура», но потребовалась установка roofing-фильтра с полосой 15 или 6 кГц. Автоматический цифровой notch-фильтр успешно работал в режимах AM и SSB.
В модели 599АТ встроенный антенный тюнер работает на всех диапазонах от 160 до 10 м, но не в диапазоне 6 м. Он способен обеспечить согласование с самыми разнообразными антеннами на всех KB диапазонах, и жаль, что тюнер Eagle не предназначен для работы в диапазоне 6 м.

Коммутация в тюнере осуществляется с помощью ряда реле — наиболее распространенная методика в наше время. Их щелчки слышны, но не громко. На первоначальный поиск согласования тюнер может затратить от 10 до 20 секунд, но затем он запоминает свои последние действия. Если сменить диапазон, не меняя антенну, а затем вернуться на прежний диапазон, то повторная настройка тюнеру не требуется. Но если была нажата кнопка TUNE, то тюнер настраивается вновь, независимо оттого, требуется эта настройка или нет.

Трехсекундное нажатие кнопки TUNE отключает тюнер. Это очень удобно в тех случаях, когда транси- вер работает совместно с линейным усилителем мощности или к нему подключена отлично согласованная антенна.

Трансивер комплектуется динамическим ручным микрофоном модели 702, кабелем питания длиной 122 см и разъемом Powerpole, парой вилок для подключения к источнику питания, вилочным разъемом типа DIN для соединения с гнездом АСС1, вилкой стереоразъема диаметром 3,2 мм для подключения телеграфного манипулятора, запасным плавким предохранителем, отверткой для ручек управления и roofing-фильтром с полосой пропускания 2,4 кГц. Дополнительные roofing-фильтры, о которых шла речь выше, стоят по 125 USD каждый. В список дополнительных аксессуаров к Eagle на сайте Ten-Tec в настоящее время входят встроенный подавитель импульсных помех (бланкер) стоимостью 49 USD и кронштейн крепления трансивера для мобильной работы за 39 USD.

Предлагаются также рекомендуемый импульсный источник сетевого питания за 169 USD, ряд громкоговорителей, микрофоны и гарнитуры. В момент подготовки обзора на сайте отсутствовала информация об адаптере сопряжения трансивера со звуковой картой через порт USB, хотя в руководстве пользователя этот адаптер упоминается.

Рабочие параметры Eagle соответствовали рекомендуемым или были очень близки к ним, однако в ходе тестирования были выявлены несколько проблем. Первая из них обнаружилась при измерении уровня побочных излучений. При полной выходной мощности Eagle удовлетворял требованиям Федеральной комиссии связи (FCC) на всех диапазонах, но в диапазоне 6 м амплитуда второй гармоники оставалась постоянной при снижении выходной мощности, что при малой мощности становилось недопустимым. Например, это могло привести к серьезным проблемам при работе трансивера совместно с линейным усилителем 6-метрового диапазона или при использовании трансивера в этом диапазоне с малой мощностью с целью исключить помехи другим службам. В итоге, специалисты Ten-Tec схемотехнически улучшили подавление гармоник до более 60 дБ при всех уровнях мощности. Если вы заметили в своем Eagle подобную проблему, то можно ее устранить, обратившись в сервисную службу Теп-Тес с указанием заводского номера трансивера.

В ходе тестирования трансивера некоторые проблемы при работе в режиме ЧМ, связанные с фильтром с полосой пропускания 15 кГц, были успешно решены установкой версии v16.795 программного обеспечения, скачанного с сайта Теп-Тес.

Ряд мелочей, которые могут не беспокоить владельца трансивера, но, тем не менее, являются досадными:
— провода подключения громкоговорителя очень коротки. Если забыть об этом, то при съеме верхней крышки (например, для замены roofing-фильтра) велик риск оторвать контактный лепесток громкоговорителя;
— отсутствует индикация выходной мощности. При работе SSB мигающий на пиках речи светодиод не информирует о мощности излучаемого сигнала;
— при тестировании приемник не смог обеспечить паспортную мощность аудиосигнала 2 Вт на нагрузке 4 Ом. Уже при мощности 1,3 Вт уровень нелинейных искажений достиг 10%, причем он быстро увеличивался, указывая, что аудиоусили- тель перегревается. С нагрузкой 8 Ом выходная мощность возросла до 1,7 Вт при уровне нелинейных искажений 10%, причем со временем эти искажения не увеличивались. Исходя из этого, рекомендуется использовать внешний громкоговоритель с сопротивлением звуковой катушки 8 Ом.

Процесс апгрейда «зашитого» ПО описан в части 4.2 руководства пользователя. Необходимо позаботиться о самой свежей версии (1.007 или позже), т.к. процесс был модернизирован. После выполнения подготовительных этапов тран- сивер включается при нажатой кнопке А/В, и запускается программа обновления. Несколько сбивает с толку то, что в ходе процесса обновления ПО нет индикации о его проведении — все это время тран- сивер выглядит так, как будто он выключен, хотя компьютер показывает работу программы загрузки. После окончания загрузки Eagle «оживает», и на его дисплее кратко вспыхивает номер версии 170, как это происходит при каждом включении трансивера.

Eagle комплектуется довольно полным 37-страничным руководством пользователя. Оно дополнено описаниями существенных апгрейдов ПО, но при установке новейшей версии вам, пожалуй, придется скачать соответствующее описание.

Руководство начинается описанием передней и задней панелей с пронумерованными органами управления. К сожалению, описания функций управления приведены не в последовательности по номерам и не по алфавиту. Похоже, что они сгруппированы по назначению, но без четкого их разделения. Так как многие органы управления являются многофункциональными, то порой довольно трудно отыскать, как работает определенная ручка или кнопка.

Детальное 16-страничное руководство по программированию Eagle доступно на сайте Теп-Тес. Кроме того, на сайте можно найти подробные инструкции по установке на задней панели трансивера разъема приемной антенны для работы со вторым приемником, панорамным индикатором или внешним подавителем импульсных помех. Для установки этого разъема потребуется немного поработать электродрелью, но многие с удовольствием реализуют такую возможность. Теп-Тес сообщает, что выпускаемые в настоящее время трансиверы Eagle имеют дополнительный разъем, на который выведен сигнал первой ПЧ 9 МГц для работы с панорамным индикатором или вторым приемником.
